Узнайте, как размещать арматуру и монтажные детали в двойных сборных стенах.

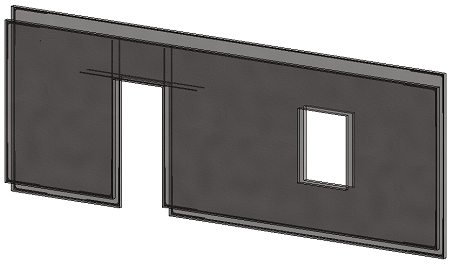

После создания сборок с двойными сборными стенами при помощи команды «Разделить» можно добавлять арматуру в выбранные сборки. Варианты добавления арматуры примерно такие же, как при добавлении других поддерживаемых сборных элементов.
Команда «Армирование» позволяет добавить все необходимые элементы в двойную стену. При выполнении этой процедуры сначала создается арматура, после чего выполняется расчет решетчатых балок таким образом, что они располагаются лежащими на стержнях вдоль стены с равным интервалом от центроида стены. Подъемники и втулки добавляются с учетом фактического положения решетчатых балок, поэтому подъемники находятся в положении решетчатых балок. Втулка смещается от решетчатых балок на значение, заданное в диалоговом окне «Конфигурация».

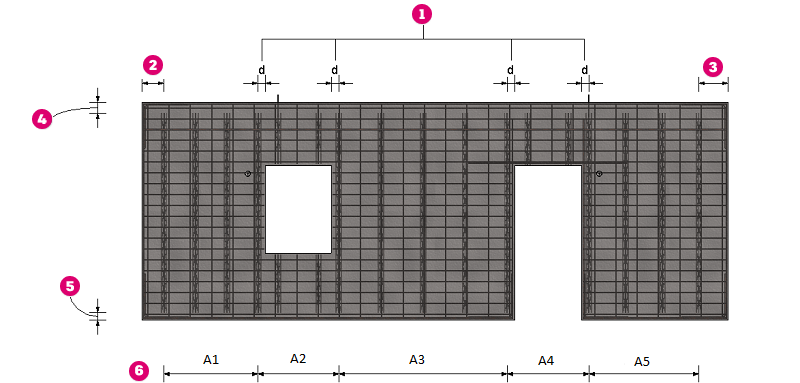

Расстояние D до проема.
Смещение распределения в начале.
Смещение распределения в конце.
Смещение длины в конце.
Смещение длины в начале.
Распределение решетчатых балок (A = площадь).
Краевое армирование определяется так же, как и для сплошных стен. В качестве основы используется контур каждой оболочки двойной стены. При размещении краевого армирования действуют следующие правила.
- Если задан один слой, краевое армирование применяется только в первой оболочке.
- Если задано два слоя, краевое армирование применяется в первой и второй оболочках.
- Если задано три слоя, в первой оболочке применяются три слоя краевого армирования, а во второй — один.
Армирование вручную и монтажные детали
Разместите арматуру и монтажные детали на каждой оболочке вручную или с помощью Dynamo. Затем используйте команду «Монтажные детали», позволяющую автоматически добавить арматуру и/или монтажные детали в сборку. На этом этапе все необходимые данные (например, сторона оболочки и монтажной детали) будут записаны в арматуру и/или монтажные детали. Кроме того, при использовании команды «Монтажные детали» в случае с арматурными стержнями и сетками учитывается фактический вес в общем весе сборки.
