Диалоговое окно «Длины стыков» используется для настройки параметров длины стыка для типа арматурных стержней.
Чтобы открыть диалоговое окно «Длины стыков», нажмите кнопку «Изменить» для параметра «Длины стыков» в диалоговом окне свойств типа арматурных стержней. Диаграммы этих параметров см. на рисунках в следующей таблице.
| Имя | Описание |
|---|---|
| Имя типа стыка | Это автоматически заполняемый список типов стыков арматурных стержней, доступных в проекте для данного типа арматурных стержней. |
| Коэффициент нахлестки | Отображение значения коэффициента длины нахлестки, заданного для данного типа стыка (доступно только для чтения). |
| Авторасчет нахлестки | Снимите этот флажок, чтобы переопределить автоматически вычисленные значения длины нахлестки. При автоматическом вычислении используется параметр «Диаметр стержня». |
| Длина нахлестки | Отображение длины нахлестки для типа стыка и типа арматурного стержня. Если флажок «Авторасчет нахлестки» снят, это значение можно изменить напрямую. |
| Коэффициент разбежки | Отображение значения коэффициента разбежки, заданного для данного типа стыка (доступно только для чтения). |
| Авторасчет разбежки | Снимите этот флажок, чтобы переопределить автоматически вычисленные значения длины разбежки. При автоматическом вычислении используется параметр «Длина нахлестки». |
| Длина разбежки | Отображение длины разбежки для указанных типа стыка и типа арматурного стержня. Если флажок «Авторасчет разбежки» снят, это значение можно изменить напрямую. |

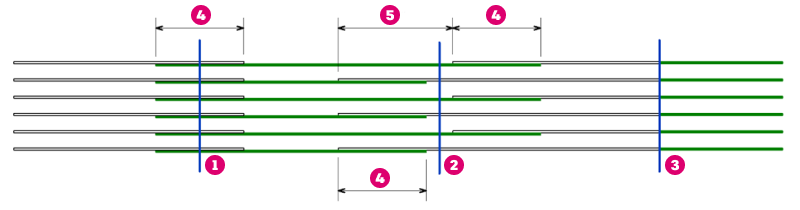

На следующем изображении показаны параметры, определяющие стык арматурных стержней. Обозначение каждого типа стыка и размера:
Стык внахлестку
Смещенный стык внахлестку
Стык по всей длине
Длина нахлестки
Длина разбежки
Прим.: Для определения стыка по всей длине можно присвоить свойству типа «Сдвинуть стержни» значение «Нет» и задать для смещения значение 0. Для использования смещенного стыка стержней внахлестку по всей длине можно открыть диалоговое окно «Длины стыков» для типа арматурного стержня и отредактировать значение параметра «Длина разбежки» для данного типа стыка.
