Определение и изменение стыков арматурных стержней

Узнайте, как определить и изменить стыки арматурных стержней на виде.

В Диспетчере проекта перейдите в раздел «Семейства» «Несущая арматура» «Стык арматурных стержней».

1. Щелкните правой кнопкой мыши стык арматурных стержней и выберите «Дублировать».
2. Дважды щелкните новую копию.
3. Укажите, будут ли состыкованные стержни смещены, задайте для них коэффициент попеременной длины и коэффициент длины нахлестки.
4. Щелкните новый тип стыка правой кнопкой мыши и выберите «Переименовать». Введите имя типа стыка.
5. Нажмите «ОК».
6. Используйте команду «Стыковка» и создайте новые стыки или используйте команду «Изменить стыки», чтобы изменить тип существующих стыков арматурных стержней.

Изменить стыки

Отображение всех стыков арматурных стержней, которые можно изменить, на виде. Можно выбирать, перемещать, изменять тип и свойства стыка, а также удалять или удалять стыки на виде.

Изменение стыков

1. Выберите один или несколько наборов арматурных стержней.
2. Выберите «Изменить | Несущая арматура» панель «Стык» (Состыковать стержни внахлестку).
3. Выберите «Изменить | Состыковать стержни внахлестку» панель «Стык» (Изменить стыки) или щелкните значок (Изменить) на панели «Выбор».

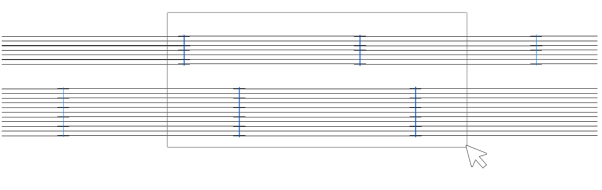

4. Отображаются все стыки на виде.
   Прим.:

   • Можно изменить тип сразу для нескольких стыков одновременно.
   • Можно выбрать существующие стыки, переместить, повернуть их или использовать инструмент «Выровнять» для выравнивания их по другим опорным элементам. См. раздел Выравнивание элементов.

Удаление стыка

1. Выберите стык и нажмите кнопку «Удалить».
2. Соединенные ранее наборы объединяются.

Удаление стыка с сохранением соединенных ранее наборов

1. Выберите стык.
2. Выберите «Изменить | Состыковать стержни внахлестку» панель «Стык» (Удалить стык).
3. Стык будет удален, однако соединенные ранее наборы останутся, а их зависимости будут сброшены.

Изменение внешнего вида линии стыка

1. Откройте диалоговое окно управления видимостью и отображением графики.
2. Нажмите кнопку «Стили объектов...» в нижнем левом углу.
3. В диалоговом окне «Стили объектов» на вкладке «Объекты модели» в категории «Несущая арматура» отредактируйте свойства «Линии расположения стыка».

   ИЛИ

4. В диалоговом окне управления видимостью и отображением графики переопределите стиль линий для конкретного вида.

См. разделы Диалоговое окно управления видимостью и отображением графики и Стили объектов.
