Выравнивание аналитической модели для всех зданий по сеткам и уровням

На первом этапе инструмент автоматизации создает аналитические элементы для выбранных физических объектов несущей конструкции. Для достижения поставленной цели в созданной аналитической модели используется логика автоматизации на основе правил. Объекты выравниваются по сеткам и уровням проекта.

Эти правила применяются автоматически, и их можно настроить с помощью соответствующих параметров. Эти правила анализируют выбранные элементы на глобальном уровне.

Выравнивание по сеткам

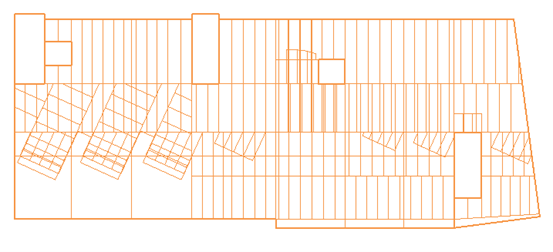

Выбранная физическая модель несущей конструкции анализируется с помощью инструмента автоматизации для определения каждого основного направления.

Для каждого основного направления выбранные элементы конструкции группируются на основе их смещений относительно друг друга.

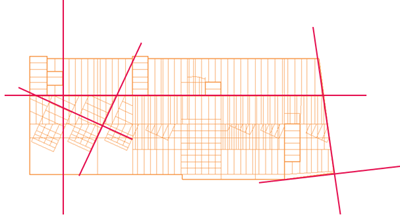

Для каждой указанной группы вычисляется виртуальная сетка. Она будет использоваться как привязка для выравнивания по вертикали, относительно которой все элементы группы будут выровнены по плоскости.

Если сетка модели перекрывается этой группой, она будет считаться вертикальной привязкой, по которой все элементы группы будут выровнены на плоскости.

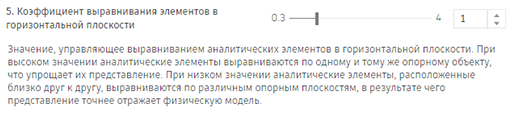

Прим.: Это значение смещения представляет собой вычисленное среднее значение всех значений ширины балки и толщины стены в выбранных элементах. Его можно умножить на коэффициент, заданный в настройках инструмента автоматизации.

Прим.: Если для этого коэффициента задано высокое значение, будут сгруппированы физические элементы с большим относительным смещением между ними. Связанные с ними аналитические элементы будут выровнены по одной и той же сетке, что сделает представление более простым.

Прим.: Если для этого коэффициента задано меньшее значение, будут объединены только физические элементы, расположенные ближе друг к другу. В результате модель будет менее выровненной, но с большей ориентацией на отслеживание положения связанных элементов на плоскости.

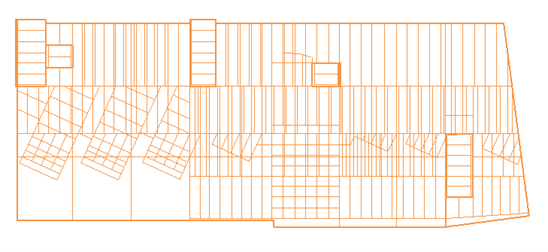

После проецирования элементов на ближайшую виртуальную сетку их концы выравниваются по пересечению виртуальных сеток, обнаруженных в пределах вычисленного допуска.

Выравнивание по уровням

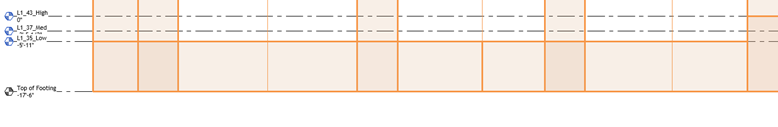

Для выравнивания по вертикали для каждого элемента модели выполняется поиск уровня в пределах допуска. Если уровень находится в пределах этого допуска, аналитическое представление для этого элемента выравнивается по этому уровню.

Этот допуск вычисляется для каждого типа объектов.

• Для балок это высота их поперечного сечения.
• Для перекрытий это их толщина.
• Для колонн и стен это их высота.

Этот допуск измеряется от:

• геометрической оси балки;
• верхней части перекрытия и фундаментной плиты;
• верхней или нижней части стен и колонн.

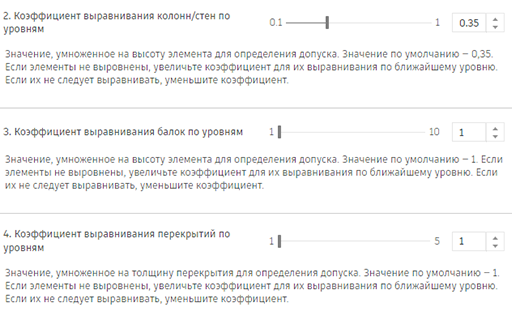

Этот допуск можно умножить на коэффициент, который присутствует в настройках инструмента автоматизации для каждого типа объекта.

Прим.: Большой коэффициент помогает элементам находить более удаленные уровни.

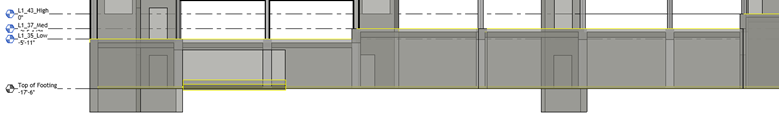

Если в пределах допуска элемента определено больше уровней, то уровень, назначенный большинству элементов, будет уровнем выравнивания для всех.

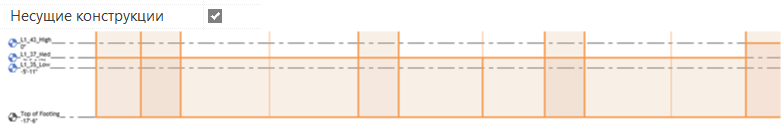

Если требуется задать уровень, по которому будут выравниваться элементы, установите флажок «Несущие конструкции» в свойствах уровня.

Выравнивание по наклонным плоскостям

Наклонные плоскости являются рассчитанными виртуальными опорными элементами, которые определяются, когда инструмент автоматизации определяет наклонное стропило с углом к горизонтали менее 35 градусов.

Аналитическое представление этого стропила и всех аналитических элементов, которые имеют физические эквиваленты в контакте с этим стропилом, будут выровнены по этой плоскости.
