Создайте аналитическую модель несущих конструкций для выбранных физических элементов несущих конструкций. Итоговая аналитическая модель лучше связана и выравнивается по ключевым горизонтальным и вертикальным опорным элементам, созданным на основе физической модели.
Для достижения поставленной цели в созданной аналитической модели используется логика автоматизации на основе правил:

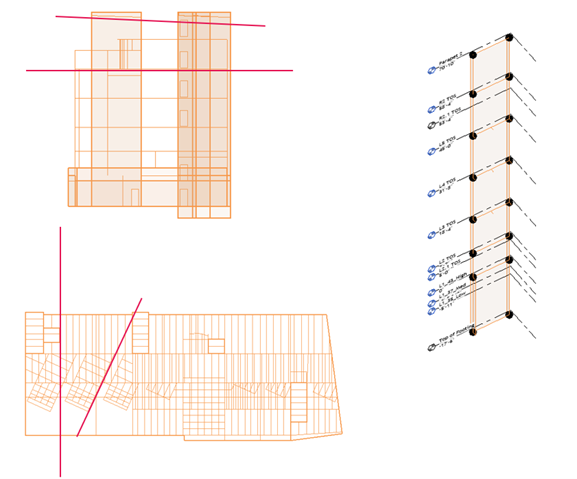

- выравнивание по уровням путем вертикальной корректировки;
- выравнивание по сеткам путем горизонтальной корректировки;
- выравнивание колонн и стен по уровням сверху вниз.
При соединении связанных физических элементов аналитические элементы соединяются с помощью правил конкретных объектов.
Для автоматизации операций аналитической модели на основе физической модели для зданий 2025.2 выполните следующее.

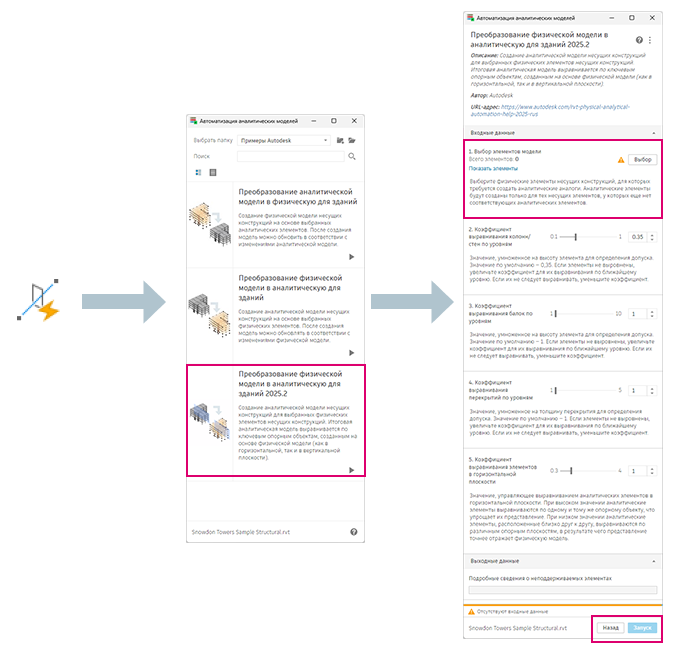

- На вкладке «Анализ»
панель «Аналитическая модель несущих конструкций» щелкните значок
(«Автоматизация аналитических моделей»).
- В списке «Автоматизация аналитических моделей» выберите «Преобразование физической модели в аналитическую для зданий (версия 2025.2)».
- Выберите физические элементы несущих конструкций на виде.
- Нажмите «Выполнить».

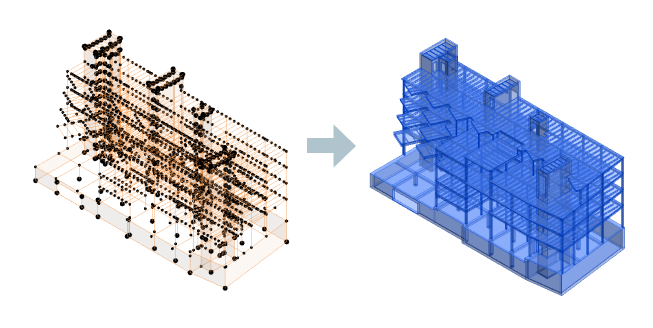

Будет создана аналитическая модель.
