Разделение несущих стен и перекрытий на сборки

Можно разделить несущие стены и перекрытия на настраиваемые панели для сборок.

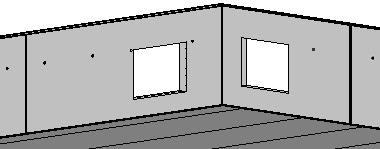

Если инструмент (Разделить) для работы со сборными элементами применяется к несущим стенам, перекрытиям и фундаментным плитам, формируется сборка из панелей, соединений, подъемников и пластин для создания документации и изготовления элементов.

Сборки можно создавать из следующих несущих элементов:

• несущие стены;
• несущие перекрытия;
• фундаментные плиты.

Можно задать, какие из элементов — панели, соединения, подъемники и армирование — необходимы для создания завершенной сборки.

1. Выберите вкладку "Сборные элементы" панель "Сегментация" (Разделить).
2. На панели параметров установите флажок «Несколько», чтобы разрешить выбор нескольких элементов.
3. В области рисования выберите несущие элементы.
4. На панели параметров нажмите «Готово».
5. Для перекрытий и плит будет открыто диалоговое окно Slab Properties. Выберите соответствующий тип перекрытия для панелей: «Пустотелая плита», «Сплошная плита» или «Перекрытие с балками». После этого нажмите "ОК".


Элементы и сборки создаются на основе параметров, определенных в диалоговом окне "Конфигурация".

Кроме того, можно выбрать элементы конструкции в области рисования, а затем нажать вкладку "Сборные элементы" панель "Сегментация" (Разделить).

Для несущих стен, несущих перекрытий и фундаментных плит инструмент "Разделить" выполнит следующие действия:

• создание элементов;
• разделение частей с помощью команды "Разделить" Revit.
• размещение соединений и армирования;
• создание сборок из элементов.

Прим.: Если изменить границу стены, сборки будут обновлены без учета правил сегментации или соединения. Чтобы обеспечить правильность сегментации и соединений, выберите измененные сборки и используйте инструмент (Разделить). Необходимо выбрать именно сборку, а не исходную стену. В противном случае стена будет разделена без учета предыдущего разделения.
