Распространить арматурный стержень

Копируйте и адаптируйте арматурные стержни на основе форм и арматурные стержни произвольной формы из исходной основы для использования в целевых основах. Стержни адаптируются путем сопоставления зависимостей арматурных стержней.

Видеоролик: адаптивное распространение арматурных стержней

Если некоторые точки зависимости не совпадают (например, грани исходной и целевой основ не параллельны), эти зависимости не применяются, а отдельные сегменты стержня остаются на месте и не адаптируются.

Стержни выравниваются автоматически по основе или вручную по исходной и целевой граням. Соединение между исходным и распространяемым наборами арматурных стержней отсутствует.

Существуют различные способы выравнивания арматурных стержней: по основе или по грани. Между ними можно переключаться в любой момент процесса распространения.

Выравнивание по основе

1. Выберите основу с арматурным стержнем внутри.
2. Выберите вкладку «Изменить» | <категория> > панель «Армирование» и щелкните значок («Распространить арматурный стержень»).
3. На вкладке «Изменить» | «Распространить арматурный стержень»  панель «Распространить арматурный стержень» щелкните значок («Выровнять по основе»).
   Прим.: Следуйте инструкциям в строке состояния и в подсказках, отображающихся при наведении курсора. Чтобы скрыть подсказки, отображающиеся при наведении курсора, выберите вкладку «Изменить» | «Распространить арматурный стержень»  панель «Показать подсказку» и щелкните значок («Показать подсказку»).
4. Выберите одну или несколько целевых основ. Арматурный стержень отображается в режиме предварительного просмотра.
5. Щелкните значок («Готово»), чтобы сохранить изменения, или значок («Отмена»), чтобы отменить изменения и выйти из команды «Распространить арматурный стержень».

Прим.: Целевые основы должны относиться к той же категории, что и исходная. При выборе целевых основ фильтрация категории выполняется автоматически.

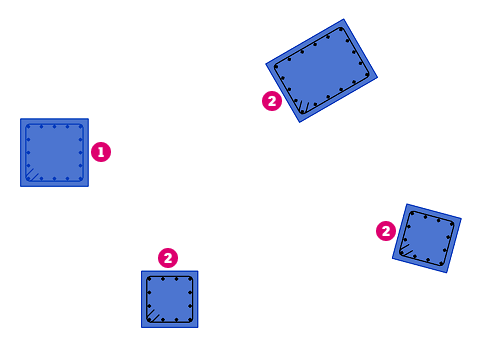

Арматурный стержень в исходной колонне выравнивается и адаптируется в соответствии с выбранными целевыми основами и отображается в режиме предварительного просмотра перед нажатием кнопки «Готово».

Выравнивание по грани

1. Выберите один или несколько наборов арматурных стержней.
2. Выберите вкладку «Изменить» | <категория> > панель «Армирование» и щелкните значок («Распространить арматурный стержень»).
3. На вкладке «Изменить» | «Распространить арматурный стержень»  панель «Распространить арматурный стержень» щелкните значок («Выровнять по грани»).
   Прим.: Следуйте инструкциям в строке состояния и в подсказках, отображающихся при наведении курсора. Чтобы скрыть подсказки, отображающиеся при наведении курсора, выберите вкладку «Изменить» | «Распространить арматурный стержень»  панель «Показать подсказку» и щелкните значок («Показать подсказку»).
4. Выберите исходную грань из основы выбранного арматурного стержня. Арматурный стержень выравнивается относительно этой грани.
5. Выберите целевую грань. Арматурный стержень отображается в режиме предварительного просмотра для выбранных граней.
6. Щелкните значок («Готово»), чтобы сохранить изменения, или значок («Отмена»), чтобы отменить изменения и выйти из команды «Распространить арматурный стержень».

Прим.: Можно выбрать несколько целевых граней из одной основы или из разных бетонных основ в одной и той же категории или в разных категориях.

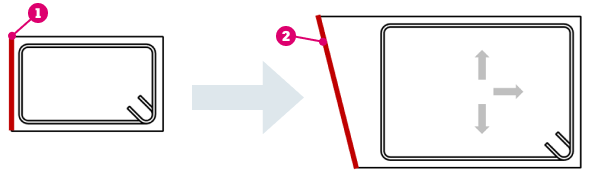

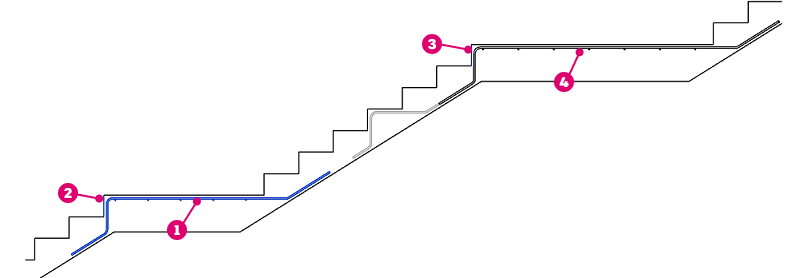

Выбранный арматурный стержень распространяется путем выравнивания с учетом выбранной исходной грани и целевой грани . Выполняется предварительный просмотр арматурного стержня , после чего он создается по нажатию кнопки «Готово».

Совет: В рамках метода выравнивания по грани можно использовать клавишу пробела для поворота или разворота стержней после выбора целевой грани.

Распространение арматурного стержня произвольной формы

Распространить арматурный стержень произвольной формы можно с использованием тех же двух методов выравнивания. Зависимости арматурного стержня произвольной формы сопоставляются так же, как и для стержней на основе формы, причем и для плоских, и для сложных граней несущих основ.

При распространении арматурного стержня учитываются только зависимости от основы.

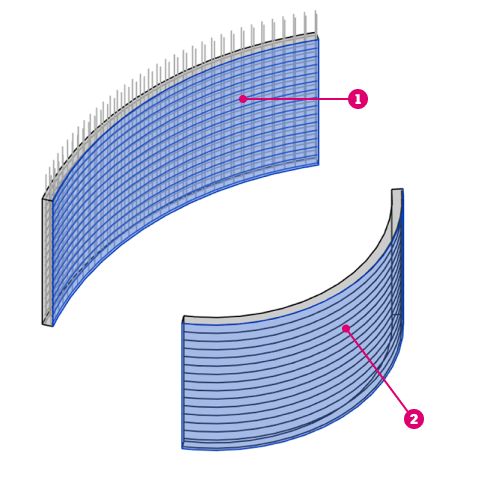

Распространение арматурного стержня произвольной формы: выберите исходную основу и целевую основу . Предварительный просмотр арматурного стержня выполняется до нажатия кнопки «Готово».

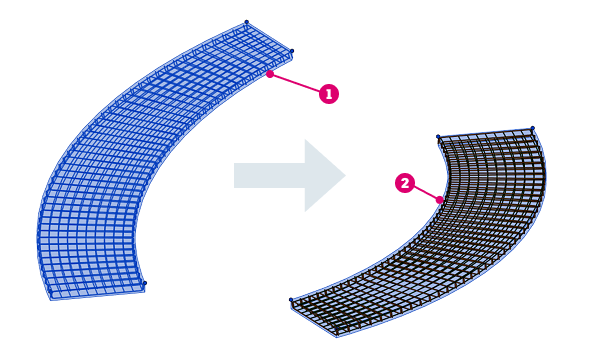

Распространение арматурного стержня произвольной формы: выберите исходную грань и целевую грань .
