Параметры редактирования зависимостей арматурных стержней

Здесь представлены сведения о доступных элементах управления смещением и других параметрах редактирования зависимостей арматурных стержней.

Элементы управления смещением и параметры для каждой ручки стержня выровнены относительно сегментов стержней с наружной стороны формы стержня. Значки и подсказки изображают и описывают доступные параметры для каждой ручки стержня, а также демонстрируют горячие клавиши для каждого переключателя. Параметры:

• Наложение зависимости по грани или покрытию.
• Переключение между расстоянием в свету и расстоянием между стержнями.
• Двунаправленные зависимости.

Горячие клавиши клавиатуры доступны для всех параметров на вкладке «Вид»  панель «Окна»  раскрывающийся список «Пользовательский интерфейс»  «Горячие клавиши». В диалоговом окне «Горячие клавиши» выполните фильтрацию по параметру «Элементы управления областью рисования», чтобы просмотреть или изменить горячие клавиши переключения арматурных стержней. Дополнительные сведения см. в разделе Горячие клавиши.

Наложение зависимости по грани или покрытию

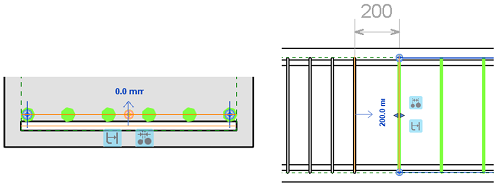

Выберите наложение зависимости по грани или покрытию элемента , когда для сегмента стержня наложена зависимость по бетонной основе.

Указание расстояния между сегментами стержня с зависимостями

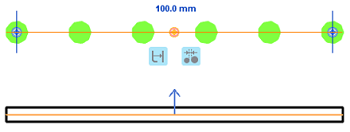

При наложении ограничения по одному сегменту стержня другим можно задать расстояние в свету или расстояние между центрами стержней .

Прим.: Когда сегмент стержня ограничен другим сегментом, ручка стержня по умолчанию сдвигается к целевому сегменту на расстояние в свету, равное 0.

Двунаправленные зависимости

Если этот параметр включен , двунаправленная зависимость обеспечивает одновременное перемещение ручки и точки зависимости при перетаскивании или перемещении одного из этих элементов. Если параметр отключен , ручка перемещается вместе с точкой зависимости, но не наоборот.

Прим.: Данный параметр включен по умолчанию при наложении зависимостей на концы стержней и является необязательным при наложении зависимостей на конец стержня, сегмент или плоскость стержня относительно другого сегмента или плоскости стержня.

Правило знаков

• Перемещайте сегмент стержня с зависимостью в положительном направлении посредством ввода положительного значения смещения (показывается стрелкой на точке зависимости). При вводе отрицательного значения сегмент будет перемещаться в противоположном направлении.



• Размещайте стержни внахлест, накладывая зависимость начала или конца стержня относительно начала или конца заданной точки зависимости.
  Прим.: В стандартном режиме конец с зависимостью следует за точкой зависимости (концы не привязаны друг к другу).

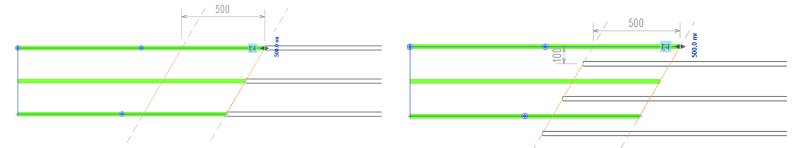

  Положительное значение смещения приводит к перемещению конца стержня или сегмента с зависимостью вдоль целевого стержня, а негативное значение — к их перемещению в разные стороны.

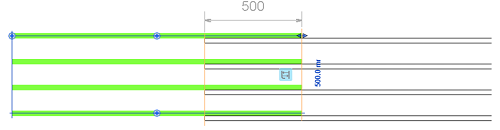

  Линейно изменяемые наборы арматурных стержней могут также накладываться друг на друга, а расстояние между концами измеряется, как показано в следующем примере.





Выбор ручек стержня

Используйте пробел для быстрого циклического перебора видимых ручек или удерживайте клавиши SHIFT и пробел для выполнения процедуры в обратном направлении. Нажмите клавишу ENTER для завершения редактирования или ESC для отмены изменений.

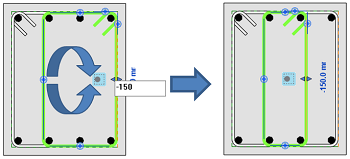

Для выбранной ручки стержня можно изменить расстояние до точки зависимости путем непосредственного ввода значения смещения и нажатия клавиши ENTER, чтобы подтвердить действие.

Быстрое перемещение между видимыми ручками и непосредственное редактирование смещения применяются к арматурным стержням как произвольных, так и заданных форм.
