Узнайте, как оценить выравнивание и соединение модели после процесса автоматизации и определить элементы, для которых не была создана аналитическая модель.
Оценка выравнивания модели
Выравнивание аналитической модели можно оценить визуально или с помощью спецификаций.
Порядок оценки выравнивания по уровням
- Виды
- В 3D-виде используйте направление вида спереди/слева/сзади/справа.
- Используйте параметры «Отметки» или «Сечения».
- Изолируйте элементы или группы элементов.
- Скройте аналитические проемы — эти элементы не выровнены по уровням.
- Спецификации
- Создайте спецификации для узлов аналитической модели с использованием смещения связанного уровня. Найдите (примените фильтр) узлы с этим параметром, значение которого отличается от 0.
Оценка соединения модели
Соединение аналитической модели можно оценить визуально.
Порядок оценки соединения узлов
- Фильтры просмотра
- Создайте фильтры, чтобы пометить несоединенные узлы.
- Скройте узлы с основой, чтобы упростить оценку.
- Спецификации
Определите элементы, для которых не создана аналитическая модель.

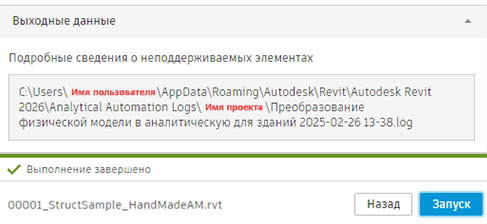

По завершении процесса автоматизации создается соответствующий журнал.
В этом журнале можно найти все выбранные элементы, для которых инструмент автоматизации не создал аналитическое представление.
Эти физические элементы несущей конструкции можно определить по идентификаторам.
