Узнайте, как определить масштабируемое представление и настроить другие графические параметры для нагрузок на конструкцию.
Как и в случае с другими элементами Revit, также можно настроить параметры графики для нагрузок. Кроме того, в свойствах типа можно выбрать пользовательские стрелки, задать их размер и расстояние между ними (для линейных и распределенных нагрузок).
Определение масштабируемого представления для нагрузок
- Выберите вкладку «Управление»
панель «Настройки» и щелкните значок раскрывающегося списка
(Параметры несущих конструкций), затем выберите
«Параметры несущих конструкций».
- В диалоговом окне «Параметры несущих конструкций» перейдите на вкладку «Отображение масштабирования нагрузок».
- На вкладке «Отображение масштабирования нагрузок» установите флажок «Использовать параметры проекта», чтобы выбрать минимальную и максимальную длины представления для всех нагрузок с переопределением параметров масштабирования типа и тем самым задать значение масштабирования для всего проекта.

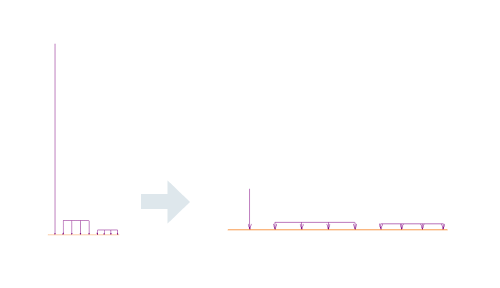

Определить параметры масштабируемого представления для нагрузок может быть полезно, если на одном виде находится несколько нагрузок с большой разницей в значениях масштаба.
