Важно изолировать несущие элементы, для которых требуется автоматизировать создание аналитической модели. Изолированные элементы должны быть легко доступны для выбора на экране, поскольку этот метод выбора используется в инструменте автоматизации.
Определение конкретных физических несущих элементов или группы элементов
Некоторые элементы или группы элементов могут не нуждаться в аналитическом представлении, даже если они помечены в Revit как несущие элементы. Перед выбором физических элементов несущей конструкции такие элементы рекомендуется скрыть. Это упрощает процесс выбора, что позволяет получить более качественный результат автоматизации.

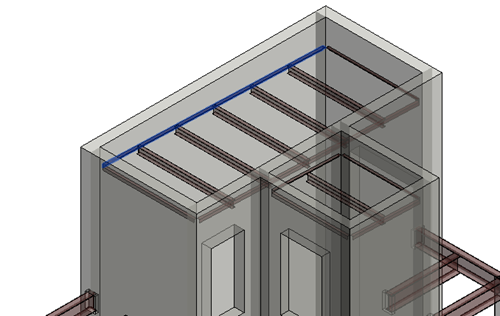

Несущие элементы без аналитического представления, например размещение балки
В других случаях для некоторых частей здания могут потребоваться различные настройки автоматизации, или их не потребуется выравнивать с основной конструкцией. Инструмент автоматизации рекомендуется запускать отдельно для каждой из этих вложенных конструкций, а после создания аналитической модели — для всей модели.

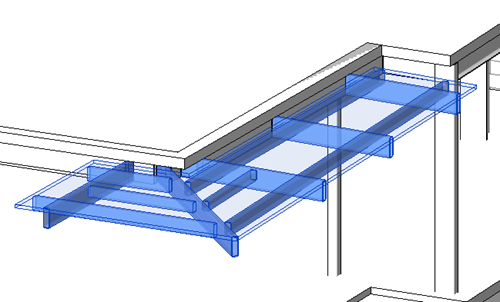

Группа элементов с независимым правилом выравнивания, например присоединенная стальная конструкция

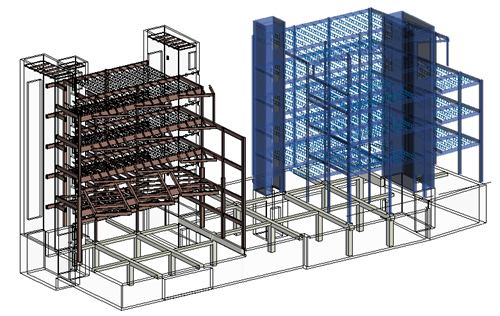

Автоматизация создания аналитической модели для зданий/конструкций по отдельности
Функция преобразования физической модели в аналитическую для зданий версии 2025.2 автоматизирует создание аналитической модели для выбранных элементов. Такие элементы анализируются вместе, даже если они являются частью разных зданий. Аналитические элементы для выбранных физических объектов будут выровнены по одним и тем же опорным элементам, что может привести к нежелательным результатам выравнивания.
