Выбор физической модели несущих конструкций

В преобразовании физической модели в аналитическую для зданий (версии 2025.2) аналитическая модель автоматизирована для большинства несущих элементов.

Некоторые элементы, даже если они созданы в Revit в качестве конструкций, могут отсутствовать в аналитической модели (например, это относится к парапетам, перегородкам и т. д.).

Так как инструмент автоматизации анализирует все несущие элементы в выбранном объекте, очень важно изолировать те элементы, для которых требуется создать аналитическое представление.

Физические элементы, создание аналитической модели которых можно автоматизировать

• Несущие колонны: вертикальные и наклонные колонны
• Несущие каркасы: прямые балки и дуговые криволинейные балки
• Перекрытия
• Плиты фундамента
• Стены: прямые стены




Прим.: Нельзя автоматизировать создание сплайновой балки и изогнутой стены. Их можно создать только вручную и лучше после того, как будет автоматически создано аналитическое представление других несущих элементов.

Физические элементы и связанное с ними аналитическое представление

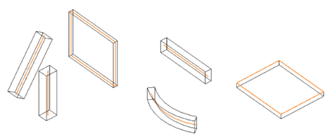

В результате автоматизации для каждого физического элемента конструкции создается одно аналитическое представление в виде аналитических элементов для линейных элементов или аналитических панелей для плоских элементов.

Прим.: Для перекрытий с несколькими замкнутыми контурами в процессе автоматизации создается связанная аналитическая модель для каждого замкнутого контура.

Расположения аналитического элемента по умолчанию:

• по геометрической оси линейных элементов;
• в середине несущей стены;
• над плитой перекрытия или фундаментной плитой.

Аналитическая модель будет выровнена и скорректирована позднее на основе определенных правил выравнивания и соединения.

Свойства, унаследованные аналитическим элементом от физического эквивалента:

• Материал
• Роль в конструкции
• Поперечное сечение: в виде семейства и типа.
• Поворот поперечного сечения.

Свойства, унаследованные аналитической панелью от физического эквивалента:

• Материал
• Роль в конструкции
• Толщина слоя несущих конструкций

Упрощение аналитического представления

При преобразовании физической модели в аналитическую для зданий (версия 2025.2) оцениваются некоторые особенности физической модели.

• Вырезы, созданные путем соединения несущих конструкций в физических элементах, игнорируются:

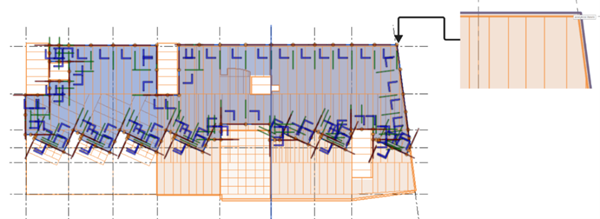

• Аналитические панели для физических перекрытий и фундаментных плит создаются на основе точного контура соответствующего физического элемента.
