矩形

使用“矩形”可以创建方形和矩形样条线。

• “创建”面板 > （图形） > “样条线” > “对象类型”卷展栏 > “矩形”
• 默认菜单：“创建”菜单 > “图形” > “矩形”
• Alt 菜单：“对象”菜单 > “图形” > “矩形”

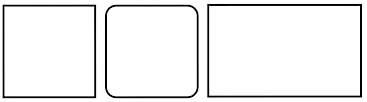

矩形的示例

过程

要创建矩形，请执行以下操作：

1. 转到 “创建”面板，并启用 （图形）。
2. 单击“矩形”。
3. 选择一个创建方法。默认情况下，该选项为“边”。
4. 在视口中，可以基于三个点创建矩形：
   1. 第一次单击可设置矩形的角点或起点，然后按住鼠标左键以定义角度。
   2. 按住 Shift 键并拖动，以基于图形角度约束来约束角度。
   3. 拖动以定义第一条边（长度），然后松开鼠标左键进行设置。
   4. 拖动以定义第二条边（宽度），然后松开鼠标左键进行设置。
5. （可选）按住 Ctrl 键并拖动，以将样条线约束为 1:1 纵横比并创建一个方形。

界面

“渲染”和“插值”卷展栏

大多数基于样条线的图形都共享这些参数。有关详细信息，请参见“渲染”卷展栏和“插值”卷展栏。

“创建方法”卷展栏

矩形图形提供了标准的创建方法选项：“中心”或“边”。有关详细信息，请参见“创建方法”卷展栏。

“键盘输入”卷展栏

通过键盘创建矩形样条线。使用 X/Y/Z 设置指定中心点，使用其余参数指定尺寸和角半径，然后单击“创建”。创建样条线后，可以使用“参数”卷展栏控件调整其设置（请参见以下内容）。

“参数”卷展栏

创建矩形样条线之后，您可以使用以下参数来进行更改：

长度

指定矩形沿着局部 Y 轴的大小。

宽度

指定矩形沿着局部 X 轴的大小。

角半径

创建圆角。设置为 0 时，矩形包含 90 度角。
