“检测和转换”会分析图形以快速识别可转换为块的对象。此功能可以节省时间、提高工作效率,以及减少块转换过程中的错误。
注: “检测和转换”当前处于技术预览状态,这意味着检测能力在不断改进。
什么是技术预览?
AutoCAD 检测和转换使用 Autodesk AI 来扫描图形并识别可转换为块的对象。

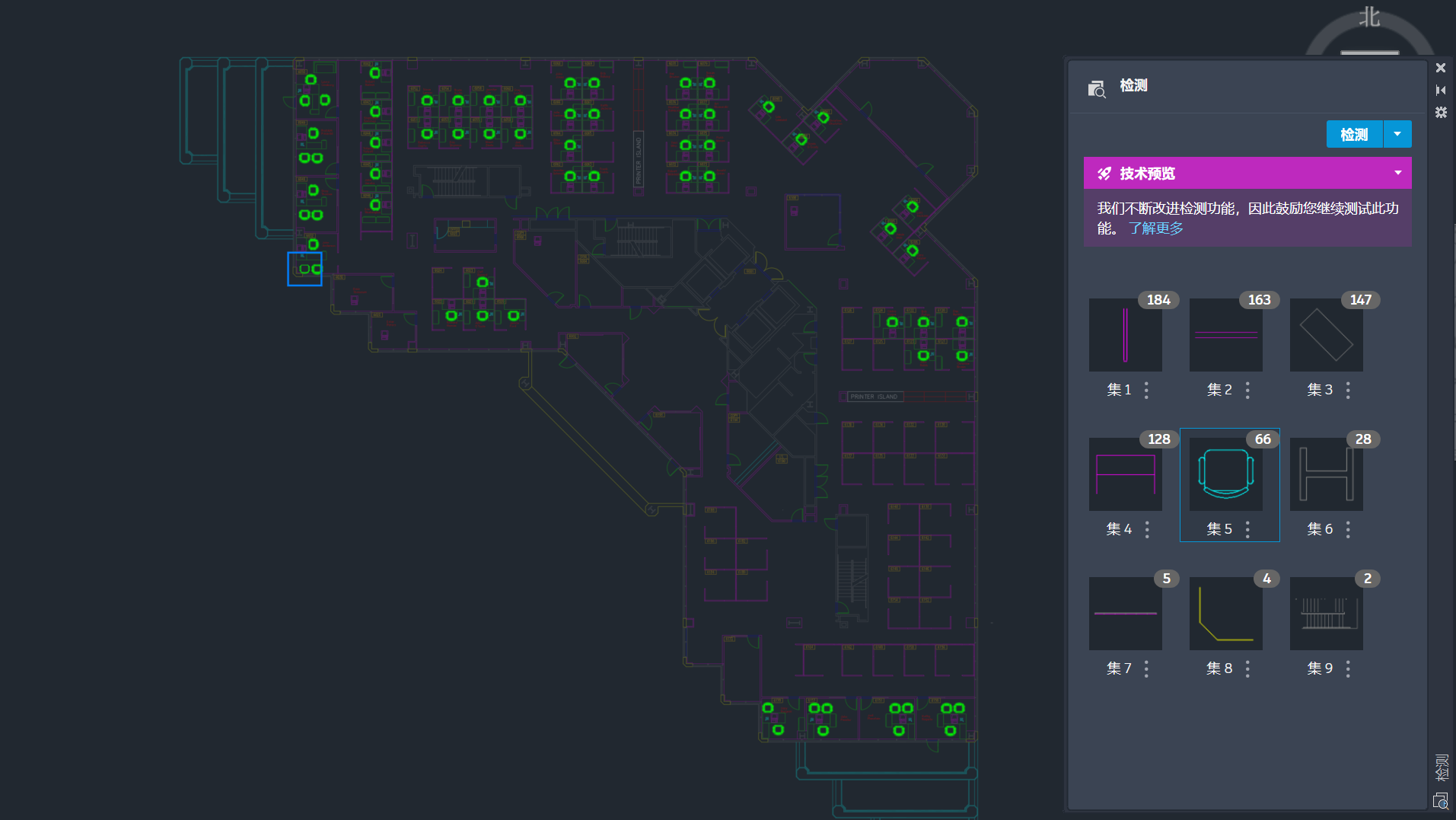

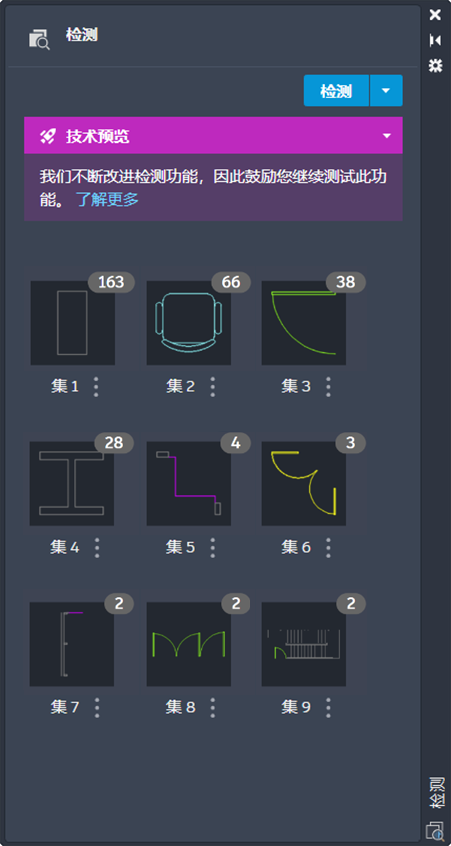

当您启动“检测”时,Autodesk AI 会扫描图形的几何图形。图形分析完成后,选项板将通知用户检测到的可转换为块的对象集。集表示一组可以转换为单个块的检测到的类似对象。
通过单击每个编号集旁边的垂直省略号,可以选择将每个集转换为新的块或现有块,或者编辑
主实例(转换为新块时的主块定义)。或者,如果选择转换为现有块,则主实例将用于定义该块的插入比例和旋转。

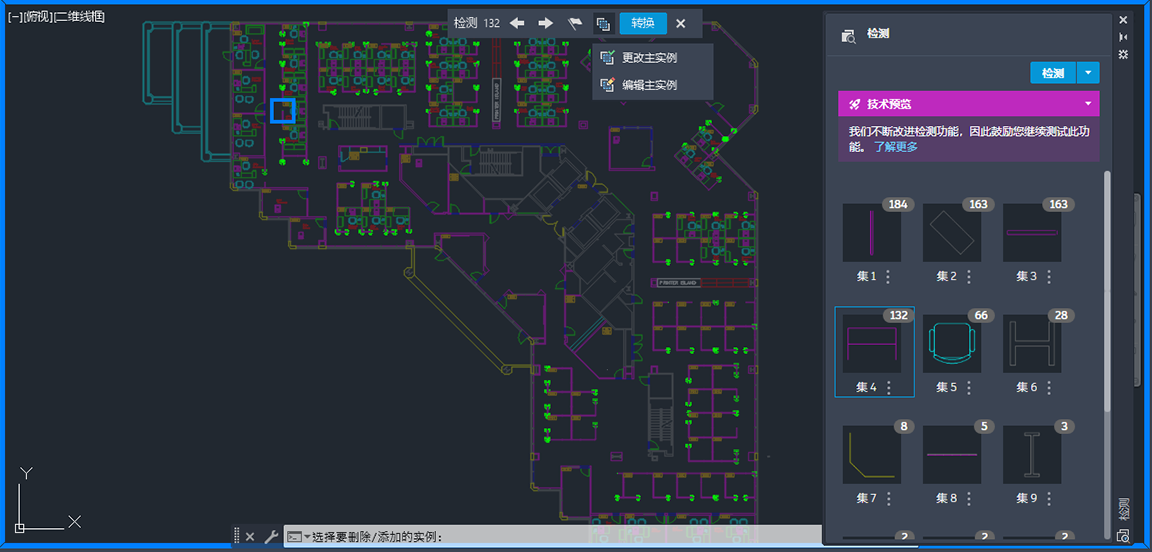

在审阅模式下,“检测”工具栏显示在绘图窗口的顶部。
在工具栏中,您可以:
- 查看集中找到的实例的总数
- 导航到图形中的上一个实例或下一个实例
- 更改或编辑主实例,其轮廓为蓝色边框
- 转换为块

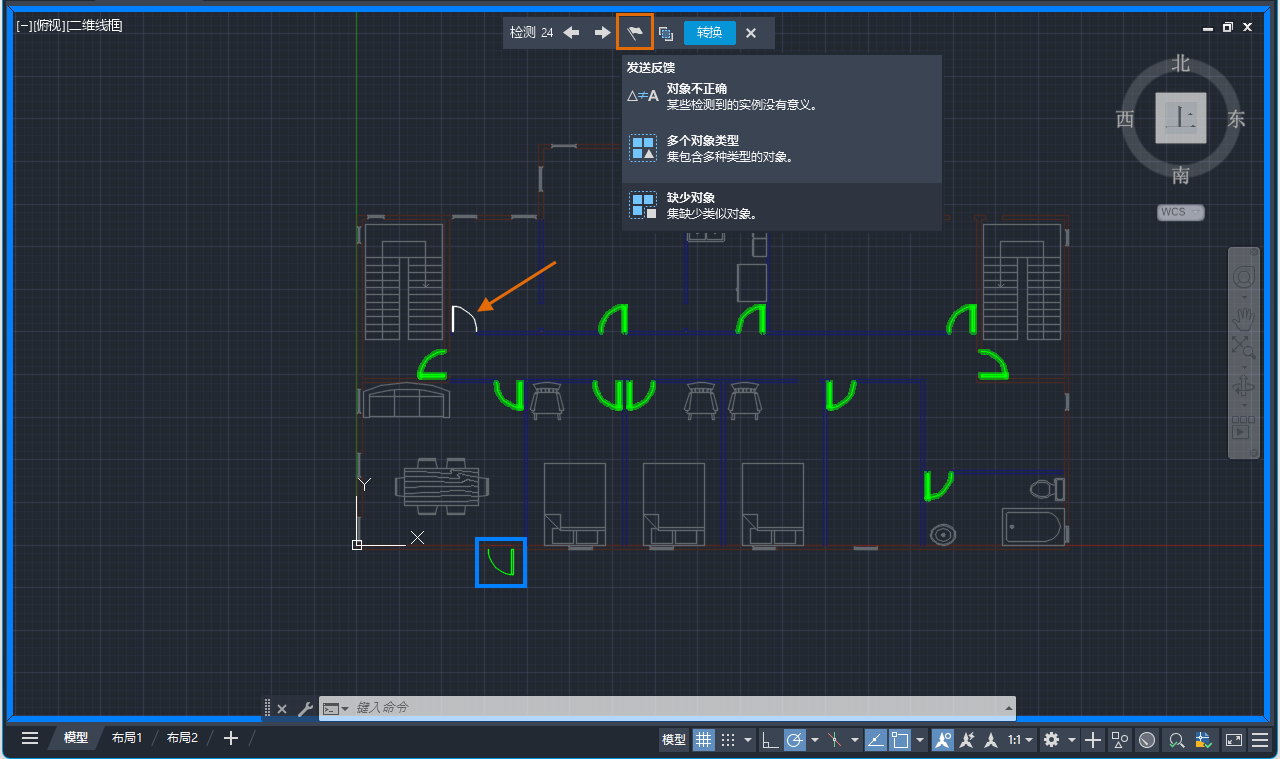

在查看检测结果时,您可能会遇到不正确的集或实例。在以下示例中,没有检测到类似的对象并将其包含在集中。可以使用“检测”工具栏报告此错误。通过报告错误,您可以为提高该功能的整体性能和准确性做出贡献。
主要注意事项
“检测和转换”是一项技术预览功能。这意味着,我们正在不断努力改进其功能和能力。以下是一些需要考虑的重要事项:
- “检测和转换”旨在处理平面视图图形。目前,检测最适合识别门、浴缸和马桶等建筑对象,尽管并非所有建筑对象都可以准确检测。
- 为了在我们不断改进该功能时提高检测准确性,建议在开始检测之前将图形设置为真实单位。
在审阅模式下,以下命令会被暂时阻止:
- BCONVERT
- -BCONVERT
- BEDIT
- -BEDIT
- BSEARCH
- -BSEARCH
- COMPARE
- -COMPARE
- COUNT
- COUNTLIST
- MARKUPIMPORT
- -MARKUPIMPORT
- REFEDIT
- -REFEDIT
- TRACE
- VERSIONCOMPARE
- XATTACH
- XCLIP
- XCOMPARE
分析图形并快速识别可转换为块的对象可以节省时间、提高工作效率并减少块转换过程中的错误。随着该功能的不断发展,您的反馈和错误报告对于提高其性能和准确性非常重要。
