选择交互参考格式，并将交互参考添加到图形中。
AutoCAD Electrical 工具集 会为相关原理图元件添加交互参考信息以指示参考位置。主元件使用它的每个子元件的参考位置进行注释。辅元件使用它的主元件的参考位置进行注释。

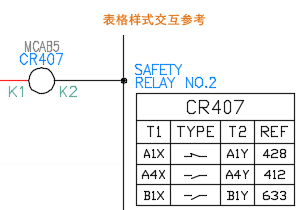

AutoCAD Electrical 工具集支持在主元件上使用三种类型的交互参考注释。
辅元件上的交互参考注释始终采用文本格式。

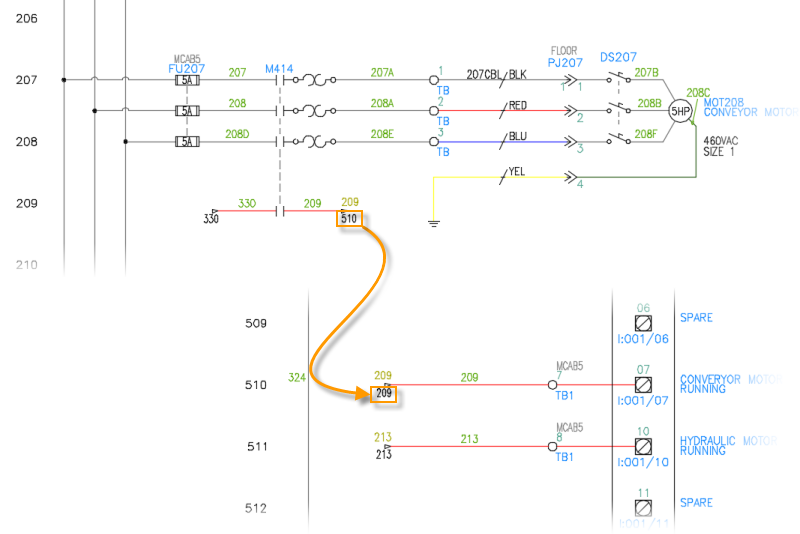

交互参考信息也会添加到信号箭头中。源箭头使用它的每个目标箭头的参考位置进行注释。目标箭头使用它的源箭头的参考位置进行注释。
在“图形特性”
“交互参考”选项卡中定义交互参考格式和样式。
交互参考更新
如果将项目设置为实时交互参考，则每次操作更改元件或源箭头的参考位置时，交互参考注释便会更新。例如，如果您添加一个触点并将其与主项关联，则主项上的交互参考会进行更新以包含新子项。如果将子项移动到新位置，则主项的交互参考会进行更新以指示新位置。如果删除了某个子项，则主项的交互参考会进行更新以删除该子项的参考。无论主项和子项是否存在于同一图形中，都会执行这些更新。
如果实时交互参考处于禁用状态，或者图形无法自动更新，请使用以下命令来更新交互参考：
- 元件交互参考 查找
- 更新信号参考 查找
“元件交互参考”命令可创建两个报告：
- 交互参考报告 - 列出每个元件以及辅触点的数量和位置。
- 异常/错误报告 - 列出包含没有主触点的辅触点和没有辅触点的主继电器线圈的异常。

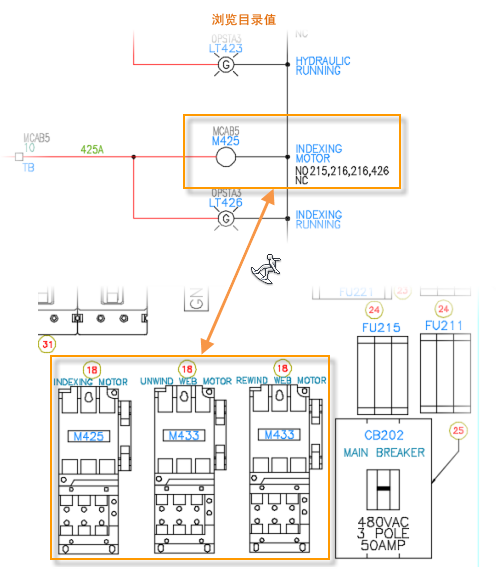

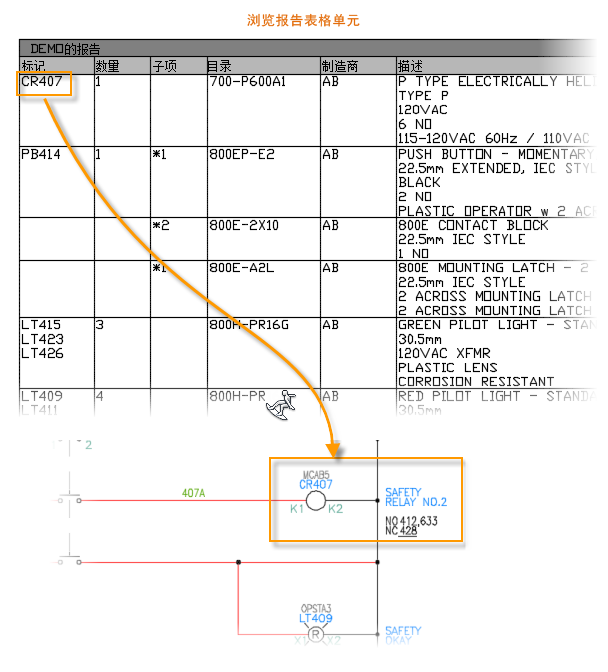

浏览

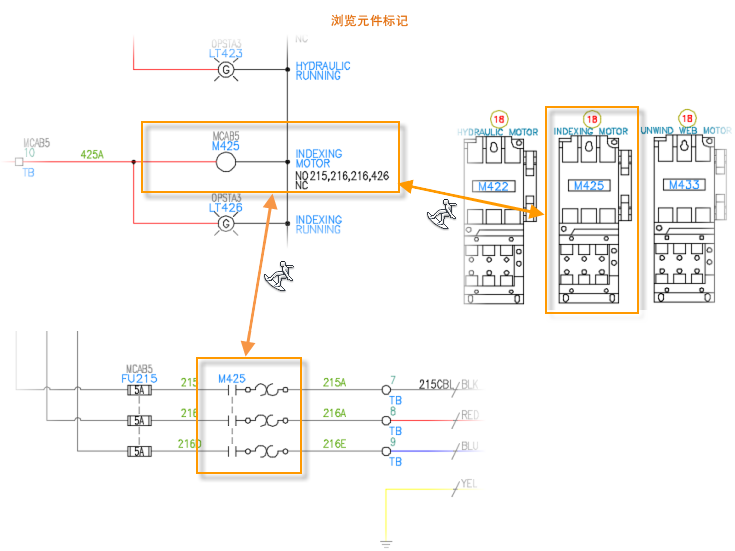

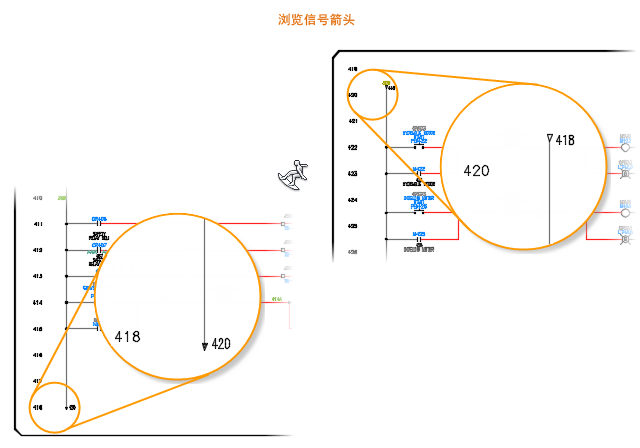

浏览是跳至相关元件或跟踪信号箭头的一种方式。 查找
