插入导线、线号和信号箭头。
导线只是一个线对象，我们将它所在的图层定义为 AutoCAD Electrical 工具集 导线图层。导线网络由相互连接的一条或多条导线段和可选分支组成，并形成一个连续的导电导体。
管理导线图层

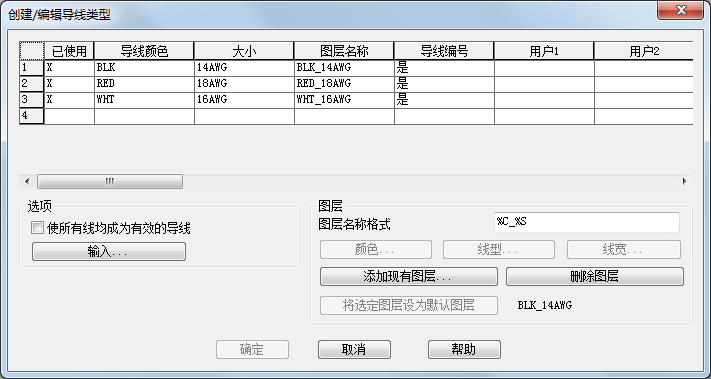

使用“创建/编辑导线类型”工具可以创建导线类型或编辑现有导线类型。 查找
现有导线图层在栅格中列出。通过在栅格中键入颜色和尺寸以进行编辑。若要重命名图层，请在图层名称上单击鼠标右键，然后单击“重命名图层”。
若要创建导线图层，请在空白行中输入导线颜色和尺寸。将输入默认图层名称，您可以根据需要进行重命名。在执行线号操作时，线号将添加到除定义为“无导线编号”的图层以外的所有图层中。该选项对于诸如单线图形等某些情况非常有用。使用颜色、线型和线宽定义图层特性。
若要更改图层，以使其不再是导线图层，请选择该行，然后单击“删除图层”。该图层将仍存在于图形中，但在该图层上绘制任何线将不被视为导线。
导线图层是基于每个图形来进行定义的。单击“输入”可以将其他图形中的导线图层输入到激活图形中。也可以在模板图形中定义导线图层。这样，使用该模板创建的任何图形都将包含这些预定义导线图层。
插入导线
使用以下命令在图形中插入导线。
- 插入正交导线。 查找
- 插入倾斜 22.5° 的导线。 查找
- 插入倾斜 45° 的导线。 查找
- 插入倾斜 67.5° 的导线。 查找
- 使用对齐的接线连接点将元件互连。 查找
- 插入多条导线，例如三相导线。 查找
使用上述其中任何一个命令插入导线时，导线将自动放置在导线图层上。如果导线连接到另一条导线，则该导线将在此另一条导线所在的图层上绘制，否则，将在“创建/编辑导线类型”对话框中定义的默认导线图层上绘制。

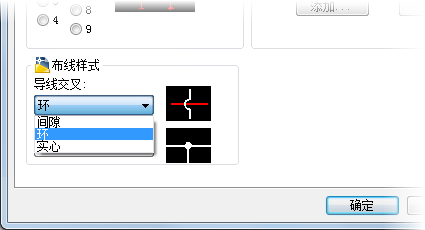

如果某条导线与另一条导线交叉，则会根据“图形特性”对话框“样式”选项卡上的定义形成回路或间隙。

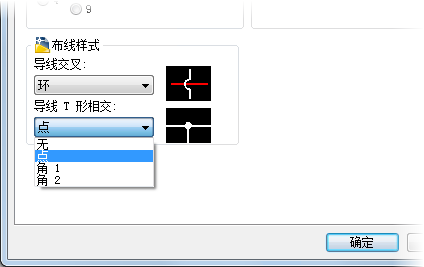

如果某条导线的末端与另一条导线相连以形成 T 形连接，则该导线将接收“图形特性”对话框“样式”选项卡中定义的节点或有角度的 T 形。
将导线更改到其他导线图层上

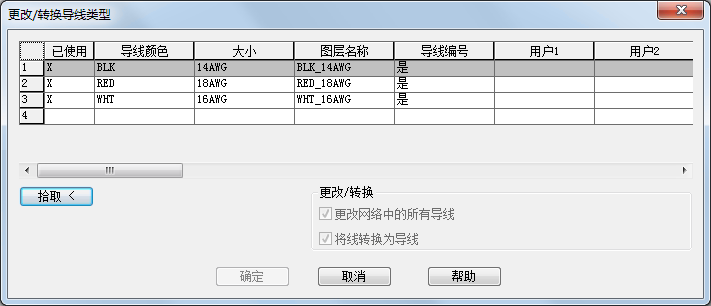

使用“更改/转换导线类型”命令将导线更改到其他图层或将直线转换为导线。 查找
线号设置
使用“图形特性”对话框中的“线号”选项卡可以定义线号格式、类型和放置。
格式可以包含文字和可替换参数组合。线号支持以下可替换参数：
|
%S |
图形的页码 |
|
%D |
图形的图形值 |
|
%G |
导线图层名 |
|
%N |
序号或基于参考的编号 |
|
%X |
基于参考的标记的后缀字符位置（此参数不存在表示该位置为标记末端） |
|
%P |
IEC-样式 项目代号（图形的默认参数） |
|
%I |
IEC-样式 安装代号（用于图形的默认值） |
|
%L |
IEC-样式 位置代号（用于图形的默认值） |
|
%A |
图形的分区值 |
|
%B |
图形的子分区值 |
线号格式的示例
（适用于表 3 上的线号 50）
%S/%N = 3/50
%N = 50
W-%S%N = W-350
插入线号

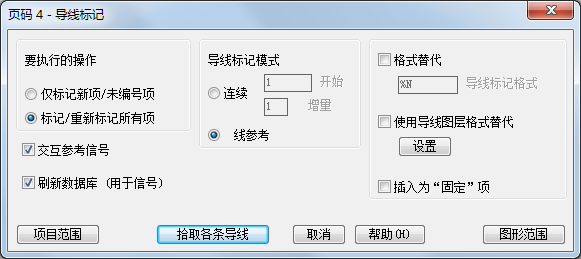

使用“线号”命令可以插入线号或者更新现有线号。 查找
图形特性设置是预先选择好的，但您可以替代这些设置。使用“线号”命令时，标记为“固定”的线号将不会进行更新。使用“编辑线号”命令可以将线号标记为“固定”。 查找
信号箭头

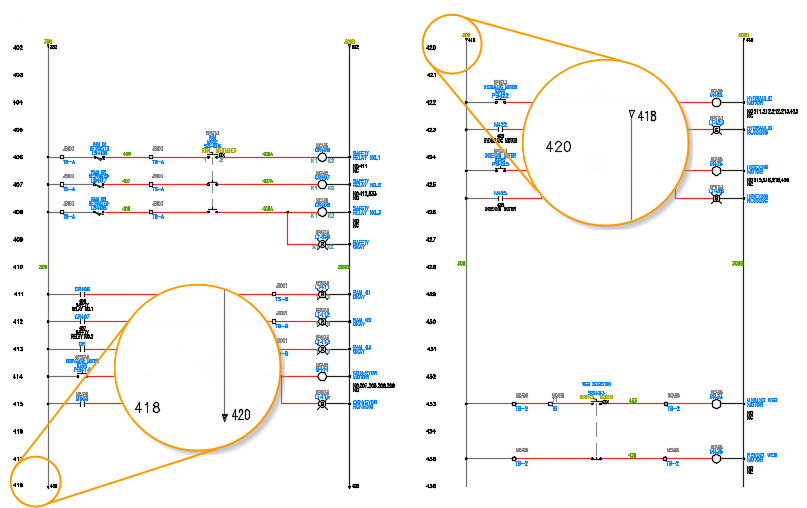

通过信号箭头，可以打断导线网络，并在同一图形中继续操作：

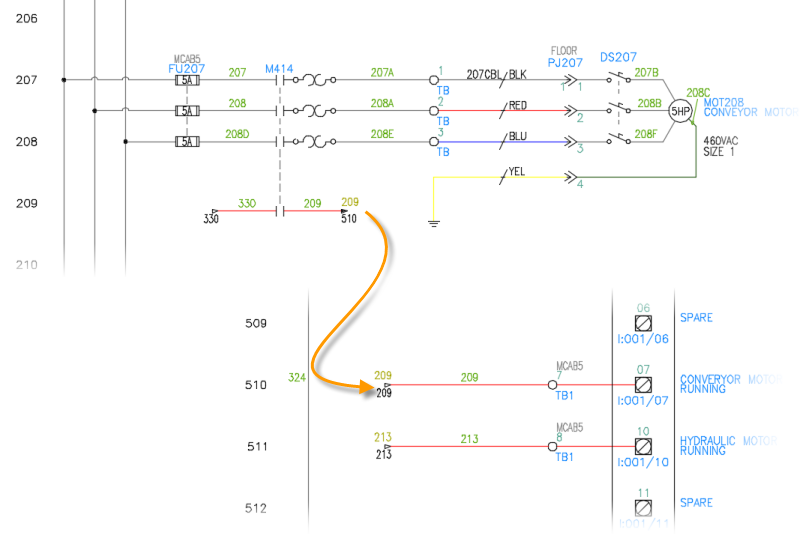

或者在其他图形中继续操作：
AutoCAD Electrical 工具集 使用已命名的源/目标概念。您可以标识要作为源的导线网络，在该网络上插入源箭头，并为该源箭头指定源代号名称。在即将成为相同线号延续部分的导线网络上，无论在项目中相同的图形还是在不同的图形上，均插入目标箭头。赋予目标箭头与其源相同的代码名称。AutoCAD Electrical 工具集 会使源代号名称与目标名称相匹配，并将源线号复制到目标导线网络上。
