插入单级端子和多级端子。
有四种类型的原理图端子行为可供选择。端子块名称可控制端子行为的类型。
 |
非智能端子。这些端子不会在报告中显示。 |
 |
带有端子号的端子，并且端子号与经过端子或连接到该端子的线号相匹配。 |
 |
带有用户定义的端子号的端子。 |
 |
强制在导线通过端子时生成新线号的端子。 |
有五种主要的端子样式：正方形、圆形、六边形、菱形和三角形。
插入

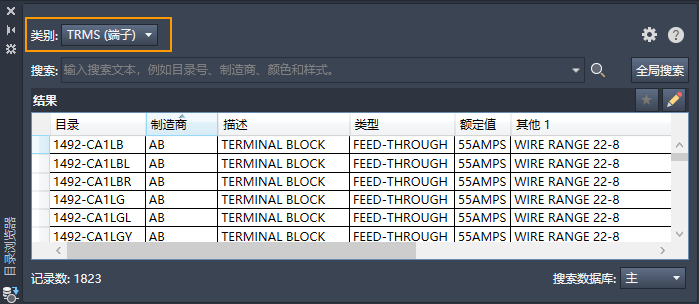

与其他原理图符号一样，从目录浏览器或图标菜单插入端子。从目录浏览器插入端子时，请选择“TRMS (端子)”类别。
从图标菜单插入端子时，请确保选择相应的行为类型和端子样式。
使用安装代号、位置代号和标记排特性将端子分组到同一端子排中。
端子块特性

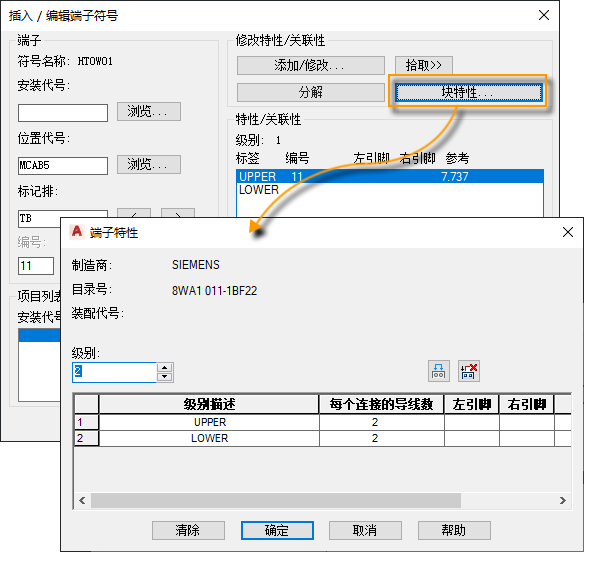

原理图端子符号可以表示单级别端子或一个级别的多级端子。端子的级别数被定义为块特性。每个级别均包含某些特性，例如标签、每个连接的导线数、左引脚和右引脚。每个原理图端子符号均具有每个级别的所有块特性，因此删除一个端子符号不会删除块特性。如果修改了块特性，所有端子符号均会更新。没有任何级别特性的符号被视为单级别端子。端子特性可以是目录指定的一部分，并在指定目录时自动应用。

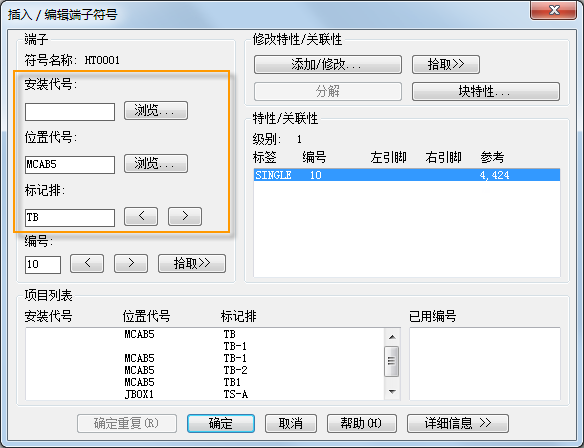

您可以在“插入\编辑端子符号”对话框上查看和编辑端子的特性。 查找
如果在特性中将端子定义为多级，则可以将原理图端子关联在一起，且每个端子表示一个级别。如果原理图端子位于同一图形中，则可以使用“关联端子”命令使它们相关联。 查找
查看命令提示，以便将每个端子推送到正确的级别。

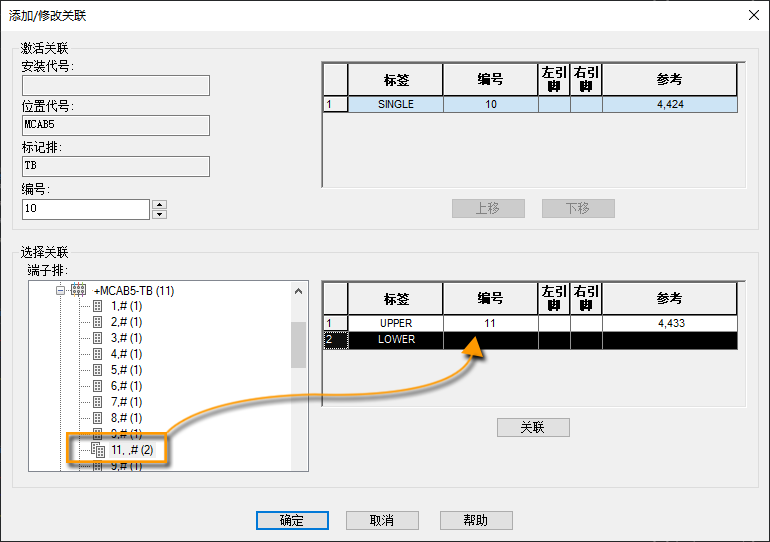

如果端子不在同一图形中，请编辑要推送到与另一端子的关联中的端子。选择“添加\修改”按钮以打开“添加\修改关联性”对话框。在此处，您可以将端子推送到另一端子的打开级别。
端子排编辑器
使用端子排编辑器可以管理整个端子排。您可以更改目录指定、添加跳线、关联端子、添加备用端子和附件、插入面板端子排等等。稍后，在“面板布局”主题中，您将了解如何使用端子排编辑器。 查找
