手动添加风管管件的步骤

添加您在“风管布管系统配置”中指定的风管管件以外的其他风管管件。

AutoCAD MEP 2026 toolset 会在您根据“风管布管系统配置”中的默认管件绘制风管管路时添加管件，也可以手动向某个现有管段或风管管路添加管件。还可以添加管件，然后在该管件处开始绘制管段或管路，或者自定义与零件的连接。

布管系统配置指定大多数风管布局中使用的通用管件。不过，默认风管零件目录包括其他许多可以使用的管件。

手动添加风管管件的步骤

1. 在 HVAC（暖通空调）工作空间中，要选择管件，请依次单击 “常用”选项卡 “构建”面板 “风管管件”下拉菜单 “风管管件” . 查找
   提示： 也可以使用“管件”工具选项板。
2. 在“特性”选项板 “常规”下，单击“零件”旁边的零件图像。
3. 在“选择零件”对话框中，从目录中选择一个零件。

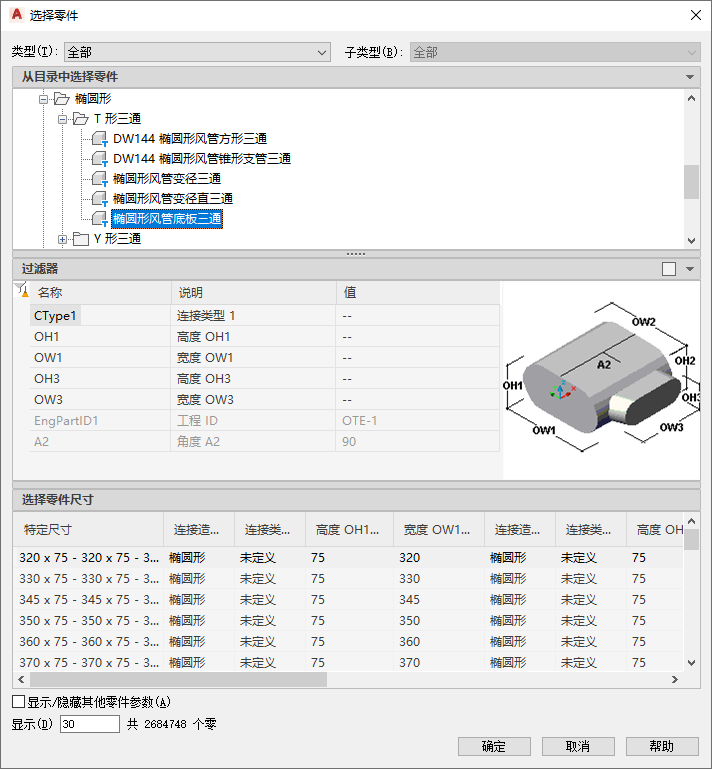

   选择“零件”对话框

   在“从目录中选择零件”下，对话框将风管管件基于造型类型进行组织。

4. （可选）选择“显示/隐藏其他零件参数”以展开参数表中的内容。
5. 使用过滤器可对零件列表进行排序。
   注： 零件目录和内容位置决定您可以选择的零件。
6. 选择零件尺寸。
7. 在“特性”选项板上的“放置”下，输入标高。
   注： 如果在现有风管管路中插入管件，则不需要指定标高。此管件会继承该风管管路中的标高和系统设置。
8. 在图形中指定一个插入点，并使用指南针指定旋转角度。

   可以使用风管曲线或端点接头在现有风管对象上插入管件。

注： 可以将导流叶片应用到风管管件以减少压力损失。在平面图中，导流叶片在管件上显示为注释。
