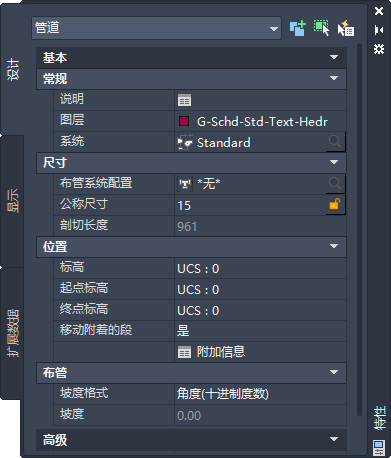

本部分在“特性”选项板的“设计”选项卡上定义用于修改管道系统的特性。“设计”选项卡分成二个部分:基本和高级。
默认情况下“基本”特性是展开的。这些特性显示上次存储的值。

| 常规 | 说明 |
|---|---|
| 说明 | 描述对象(可选) |
| 图层 | 为选定对象指定图层样式 |
| 系统 | 为选定对象指定系统定义 |
| 尺寸 | 说明 |
|---|---|
| 布管系统配置 | 为选定管道对象指定布管系统配置 |
| 公称尺寸 | 在布管系统配置中为选定对象指定尺寸 |
| 尺寸锁定 | 防止修改管道布管时编辑公称尺寸值 |
| 剖切长度 | 指定报告的管道长度值 |
| 放置 | 说明 |
|---|---|
| 标高 | 指定管道对象的标高 |
| 起点标高 终点标高 | 指定管段的起点标高和终点标高  “特性”选项板上的起点/终点标高 |
| 移动附着的段 | 允许指定选定零件的位置修改后是否移动附着的管段(默认 -“是”) |
| 附加信息 | 单击  |
| 布管 | 说明 |
|---|---|
| *坡度格式 | 显示当前的坡度格式(不可编辑) |
| *坡度 | 指定当前管段的坡度值(不可编辑) |
默认情况下高级特性是收拢的。若要查看高级特性,请单击  (下箭头)。
(下箭头)。

“设计”选项卡分成二个部分:基本和高级。

“高级”特性(包括软管特性)
| 特性 | 说明 |
|---|---|
| 连接详细信息 | 单击  注: 有关详细信息,请参见“连接详细信息”。
					  |
| 定位(适用于管件) | 单击   |
| 隔热层厚度 | 指定当前管段的隔热层厚度 |
| **图形 | 指定软管的图案 |
| **斜度 | 指定软管的斜度值 |
| **几何图形 | 修改软管布局时使用 |
