练习 4：更改标签的拖曳状态

在本练习中，您将修改标签样式，以便在将标签拖离原始位置时以不同的方式显示标签。

每种标签样式都有两种默认格式：一种是在标签的正常布局位置中初始创建标签时使用，另一种是在将标签拖离其正常布局位置时应用。用于编辑标签样式的拖曳状态的控件与用于布置状态的控件类似。

本练习上接练习 3：使用图层控制标签外观。

从其原始位置拖动标签

注：

本练习使用“Labels-5b.dwg”，其中包含您在上个练习中所进行的修改。

1. 执行放大操作，以便可以看到“西街”路线上的“0+040”桩号标签。单击该标签以选定它和所有其他主桩号标签。
2. 单击夹点并将其拖离路线。

   该标签现在处于拖曳状态。文本和引线为红色，因为标签样式的拖曳状态已设定为“随层”。一直观察该标签，以便您在更改格式时可以看到所做更改的效果。

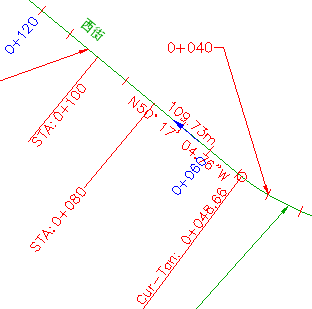

   处于拖曳状态的主桩号标签“0+040”。

更改标签的拖曳状态

1. 在“工具空间”中的“设定”选项卡上，依次展开“路线”“标签样式”“桩号”“主桩号”。在 “与记号垂直” 上单击鼠标右键。单击“编辑”。
2. 在“标签样式生成器”对话框中，单击“拖曳状态”选项卡。

   请注意，在“引线”和“拖曳状态组件”类别中，“颜色”、“线型”和“线宽”特性均为“随层”或“随块”。这些设定表示，当标签处于拖曳状态时，该标签将继承它所在图层或包含它的块的这些特性。

   提示：

   由于“预览”窗格不显示标签的拖曳状态，因此请定位“标签样式生成器”以便可以在图形中查看处于拖曳状态的标签。每次更改标签特性时，可以单击“应用”以查看效果。

3. 在“拖曳状态组件”区域中，将“显示”值更改为“按原来的方式”。单击“应用”。

   标签将恢复为原始布置特性设定，并将禁用该区域中的所有其他样式控件。此类型的拖曳状态格式很容易应用，但不适合所有标签类型。在特殊情况下，请注意，引线不能很好地适合所有可能拖曳位置。

4. 将“显示”值更改回“排列文字”。单击“应用”。

   如果标签包含多行文本，则“排列文字”设定可以使这些文本全部以紧密形式水平排列。您可以通过将其中一个曲线标签拖离其布局位置在操作中进行查看。

5. 更改以下每个特性值。在每次更改后单击“应用”以查看其效果。
   • 引线类型： 样条曲线引线
   • 边界可见性： 真
   • 边界类型： 圆角矩形
   • 边界和引线间距：2.0mm
   • 引线附着： 第一行顶部
6. 应用了所有要在拖曳状态中查看的更改后，请单击“确定”。

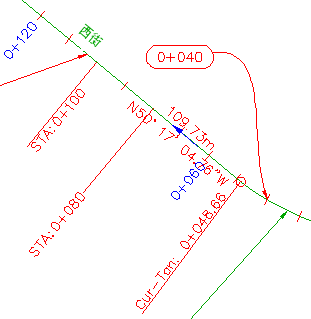

   修改的拖曳状态：主桩号标签“0+040”

   注：

   要将拖曳标签恢复为其原始布局格式，请单击 夹点。

要继续此教程，请转至练习 5：更改标签样式。
