在本练习中，您将创建显示有关地块对象的信息的表。
您可以使用类似的工作流为大多数 Autodesk Civil 3D 对象创建表格。在本练习中，您将了解有关 Autodesk Civil 3D 中的表工具以及外部参照图形的动态性。您会将地块面积表格添加到外部参照图形，然后在宿主图形中检查结果。
若要为对象创建表，必须为该对象设定标签。大部分表需要您通过选择标签样式指定表数据。在本练习中，您将选择地块面积标签来创建地块面积表。但是，这些地块和面积标签存在于外部参照图形中。地块面积表无法通过外部参照创建，因此您无法在当前图形中创建表。
应用更简单的地块面积标签样式
- 打开 Labels-4a.dwg（位于 My Civil 3D Tutorial Data 文件夹中）。
- 打开 Labels-Parcels.dwg（位于 My Civil 3D Tutorial Data 文件夹中）。
- 在“Labels-Parcels.dwg”中，执行放大以便您可以看到邻近“东街”的所有地块，“东街”是位于图形右侧的死胡同路线。
您会将较简单的面积标签样式应用于地块 37 到 41，然后创建一个显示详细地块数据的表格。
- 在“工具空间”中的“浏览”选项卡上，依次展开“场地”
“场地”。单击“地块”集合。 - 在“工具空间”底部的项目视图中，按住 Shif 键并单击以选择编号从 37 到 41 的地块。在“面积标签样式”列标题上单击鼠标右键。单击“编辑”。
- 在“选择标签样式”对话框中，选择“
地块编号
”。单击“确定”。
地块面积标签仅包含地块编号。在以下步骤中，您将创建一个显示每个地块详细信息的表格。
注：
在开始本练习之前，必须将提供的 Labels- 图形保存在 My Civil 3D Tutorial Data 文件夹中。有关详细信息，请参见“将图形附着为外部参照以进行注记”练习。
创建地块面积表
- 单击选项卡 面板 菜单 。
- 在“表格创建”对话框的“按标签或样式选择”区域中，在“
地块编号
”行中选中“应用”复选框。
您可以选择可通过其创建地块表格的多个样式。所有使用选定样式的地块都显示在该表格中。
- 单击“确定”。
将光标移动到绘图区域中时，表格的左上角将被附着到光标。
- 将光标移动到地块的右侧，然后单击。
该表格即被插入到图形中。
- 在快速访问工具栏上，单击
“保存”。 - 关闭“Labels-Parcels”图形。
检查当前图形中的结果
- 在图形“Labels-4a”的命令行中输入 XREF。
- 在“外部参照”选项板中，在“Labels-Parcels”上单击鼠标右键。单击“重新加载”。
将使用“Labels-Parcels”图形中更新的数据重新生成当前图形。请注意，将显示外部参照图形中创建的地块面积表格，并且位于“东街”路线终点处的地块使用“地块编号”面积标签样式。

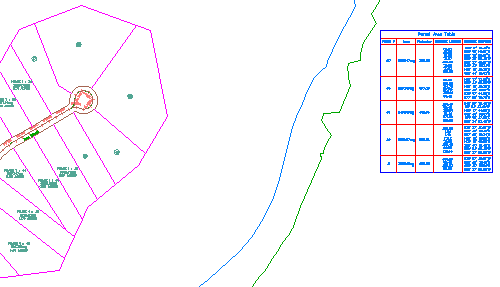

添加到外部参照图形的地块面积表格
要继续此教程，请转至练习 2：将标签转换为标记。
