练习 1：使用路线布局工具创建路线

在本练习中，您将使用路线布局工具绘制包含曲线的路线。

指定路线特性

1. 打开 Align-1.dwg（位于教程图形文件夹中）。

   该图形包含一个曲面，该曲面标记了标签为 A 到 D 的几个圆。

   注：

   请确保“对象捕捉”(OSNAP) 已打开。

2. 单击“常用”选项卡 “创建设计”面板 “路线”下拉式菜单 “路线创建工具” 查找。
3. 在“创建路线 - 布局”对话框中，为“名称”输入“第一条街”。
4. 在“常规”选项卡上，选择以下设定：
   • 场地：<无>
   • 路线样式：布局
   • 路线图层：C-ROAD
   • 路线标签集：主要次要和曲线点

   将场地设定为“<无>”可以防止路线与图形中的其他对象相交。如果不希望在相交路线形成闭合区域或某条路线跨过现有地块时创建地块，最好选择“<无>”选项。

5. 单击“设计规范”选项卡。

   “起始设计速度”值将指定路线起始桩号处的默认设计速度。设计速度可以在沿路线的其他桩号处指定。如果未指定其他设计速度，“起始设计速度”将应用于整条路线。对于本练习，请接受默认的“起始设计速度”值。

   该选项卡上的其他选项仅在您希望确保路线设计满足指定的设计规范时使用。在本练习中，您不会将设计规范应用于路线。您将在“设计参照本地标准的路线”教程中学习如何使用设计规范功能。

6. 单击“确定”。

   将显示“路线布局工具”工具栏。其中包含创建和编辑路线所需的控件。

绘制路线

1. 在“路线布局工具”工具栏中，单击下拉列表 ，然后选择“曲线和缓和曲线设置”。在“曲线和缓和曲线设定”对话框中，您可以指定要在切线之间的每个交点 (PI) 处自动放置的曲线类型。
2. 在“曲线和缓和曲线设定”对话框中，指定以下参数：
   • 类型： 回旋
   • 前缓和曲线：已清除
   • 曲线：选择
   • 后缓和曲线：已清除
   • 默认半径：350.0000’
3. 单击“确定”。
4. 在“路线布局工具”工具栏上，单击下拉列表 。选择“切线-切线 (带有曲线)”。
5. 捕捉到圆 A 的中心为路线指定起点。

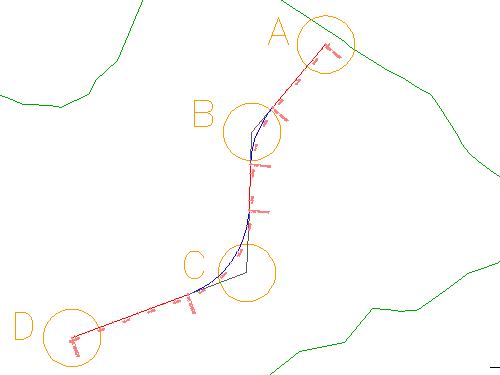

6. 向圆外引出一条直线，再通过依次捕捉到圆 B、C 和 D 的中心来指定其他交点。然后，单击鼠标右键以结束平面路线布局命令。
7. 平移并放大图形，以检查标签的样式和内容。尤其要注意标记每条直线、缓和曲线和曲线的端点的几何图形点标签。


要继续此教程，请转至练习 2：向路线添加自由曲线和缓和曲线。
