练习 2：向路线添加自由曲线和缓和曲线

在本练习中，您将学习向简单路线添加自由曲线和自由缓和曲线-曲线-缓和曲线。

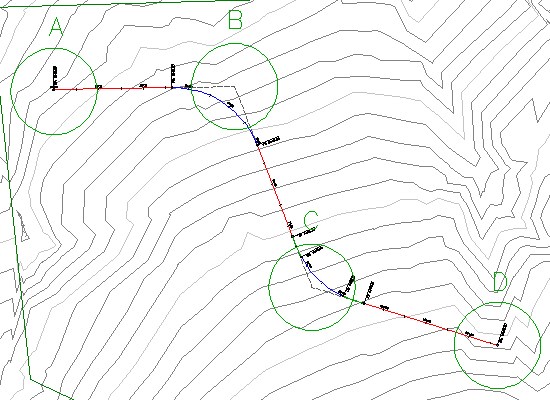

图形包含由三条切线组成的简单路线。在接下来的几个步骤中，您将在圆 B 和圆 C 处添加自由曲线。

本练习上接练习 1：使用路线布局工具创建路线。

在两条切线之间添加自由曲线

1. 打开 Align-2.dwg（位于教程图形文件夹中）。
2. 设定图形窗口，以便可以看到曲面上的圆 B 和圆 C。
3. 如果“路线布局工具”工具栏未打开，请选择路线。单击鼠标右键，然后单击“编辑路线几何图形”。
4. 在“路线布局工具”工具栏中，单击下拉列表 。选择“自由曲线圆角 (两个图元之间、半径)”。
5. 按照命令行中的提示，单击从左侧进入圆 B 的切线（即“第一个图元”）。
6. 单击从右侧离开圆 B 的切线（即“下一个图元”）。
7. 按 Enter 键选择小于 180 度的曲线默认值。
8. 输入半径值 200。指定的切线之间将绘制一条曲线。

在两条切线之间添加自由缓和曲线-曲线-缓和曲线

1. 在“路线布局工具”工具栏中，单击 旁边的箭头。选择“自由缓和曲线-曲线-缓和曲线 (两个图元之间)”。
2. 按照命令行中的提示，单击从左侧进入圆 C 的切线（即“第一个图元”）。
3. 单击从右侧离开圆 C 的切线（即“下一个图元”）。
4. 按 Enter 键选择小于 180 度的曲线默认值。
5. 输入半径值 200。
6. 输入前缓和曲线长度 50。
7. 输入后缓和曲线长度 50。
   注：

   请注意命令行中显示的默认值。

8. 在绘图区域中单击鼠标右键，退出布局命令。

要继续此教程，请转至练习 3：向路线添加浮动曲线。
