练习 1:创建具有过渡车道的装配

在本练习中,您将创建具有过渡段的道路装配。

创建装配基准线

  1. 打开 Corridor-2a.dwg(位于教程图形文件夹中)。
  2. 单击“常用”选项卡 “创建设计”面板 “装配”下拉式菜单 “创建装配” 查找
  3. 在“创建装配”对话框中,为“名称”输入“过渡”。单击“确定”。
  4. 命令行中显示“指定装配基准线位置”提示时,单击图形中的某个点来放置装配。

    视口将缩放到装配基准线,如下所示:

添加车道部件

  1. 如果未显示包含部件的“工具选项板”,请单击“常用”选项卡 “选项板”面板 “工具选项板 查找”。
  2. 在工具选项板中,于工具选项板控制栏上单击鼠标右键。单击“Civil 英制部件”
  3. 单击“基本”选项卡。
  4. 单击 “基本过渡车道”
  5. “特性”选项板中的“高级”下,指定以下参数:
    • 默认宽度14.0000
    • 深度1.0000
    • 过渡更改偏移和高程
  6. 在图形中,单击装配基准线上的标记点。

    将按坡度为 -2%、深度为 1 英尺并向右延伸 14 英尺绘制车道。

添加路缘和边沟部件

  1. 在工具选项板中,单击 “基本路缘和边沟”
  2. “特性”选项板中的“高级”下,指定以下参数:
    • 边沟宽度1.2500
  3. 在图形中,单击车道右上边缘处的标记点以绘制路缘和边沟。

添加人行道部件

  1. 在工具选项板中,单击 “基本人行道”
  2. “特性”选项板中的“高级”下,指定以下参数:
    • 缓冲宽度 12.0000
    • 缓冲宽度 23.0000
  3. 在图形中,单击路缘后侧顶部的标记点以添加人行道及其缓冲区。

添加沟渠部件

  1. 在工具选项板中,单击 “基本边坡挖方沟渠”
  2. “特性”选项板中的“高级”下,指定以下参数:
    • 挖方坡度3.000:1
  3. 在图形中,单击外部人行道缓冲区外侧边缘上的标记点以添加挖方和填方坡度。

添加过渡车道部件

  1. 在工具选项板中,单击 “基本过渡车道”
  2. “特性”选项板中的“高级”下,指定以下参数:
    • 默认宽度12.0000
    • 深度1.0000
    • 过渡保留坡率,更改偏移
  3. 在图形中,单击装配基准线上的标记点。将按坡度为 -2%、深度为 1 英尺并向左延伸 12 英尺绘制车道。

镜像右侧车道以外的部件

  1. 按 Esc 键退出部件放置模式。
  2. 在图形中装配的右侧选择路缘、人行道和边坡部件。单击鼠标右键。单击“镜像”。
  3. 单击过渡车道左上边缘处的标记点,以绘制路缘、人行道和边坡部件的镜像。

    部件将显示在装配标记的左侧。

    镜像”命令可以创建选定部件的镜像映像。除“侧”参数以外的所有部件参数均将保留。

    注:

    镜像部件的参数不会动态连接。如果更改装配基准线某一侧上部件的参数值,此更改不会应用于另一侧。

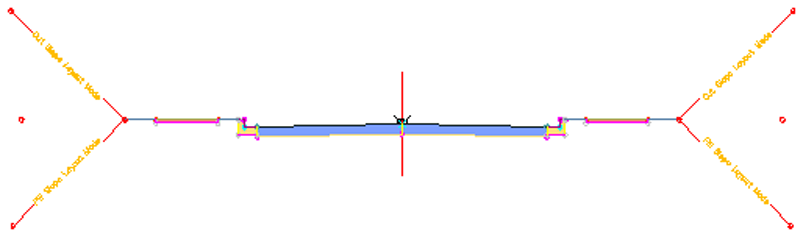

    完成的装配如下所示:

要继续此教程,请转至练习 2:创建具有过渡车道的道路
