在本练习中,您将使用上一个练习中创建的装配来创建道路。您需要将右侧车道边缘的宽度和高程指定到右侧路线和纵断面,并将左侧车道边缘指定到多段线和要素线。
本练习上接练习 1:创建具有过渡车道的装配。
指定基础道路信息
本练习使用上一个练习中的 Corridor-2a.dwg,或者您也可以从教程文件夹位置打开 Corridor-2b.dwg。
“过渡”装配包括“基本过渡车道”部件,该部件使用“过渡”参数来指定可以在道路的右侧更改偏移和高程。可以在道路的左侧更改偏移,但是坡率将保持在 -2%。
指定固定车道水平目标
指定过渡车道水平目标
图元将被添加到“设定宽度或偏移目标”对话框底部的表中。
请注意,由于部件名称包含装配侧,因此很容易确定哪个装配必须以哪个偏移对象为目标。此命名约定在包含多条路线和多个部件的公路设计中更有用。有关更新部件命名模板的信息,请参见“修改部件名称模板”练习。
指定固定车道高程目标
右侧铺装层边缘高程被设定为“布局 (1)”纵断面。由于左侧铺装层边缘高程是由坡率设定确定的,因此无需对其进行设定。

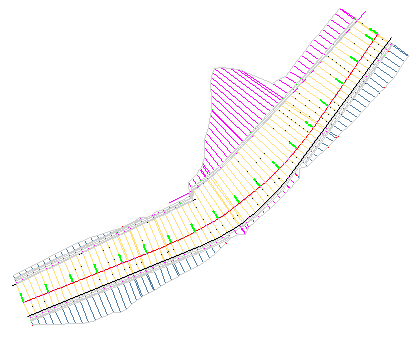

将生成道路模型,如下所示:

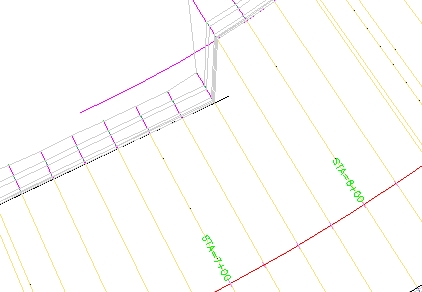

请注意,在桩号 7+50 处,车道使用多段线(而不是要素线)作为目标。如果在某个桩号处发现多个目标对象,则将使用与道路基准线距离最近的对象作为目标。
若要继续学习下一教程,请转到“创建分车道的道路”。
