练习 3:编辑土方调配线样式

在本练习中,您将基于现有样式创建土方调配线样式。

土方调配线样式可以控制在土方调配视图中显示纵向调土体积和土方外运体积的直线显示。土方调配线样式中的显示组件,例如颜色、线型和填充图案,与其他对象样式中的组件类似。土方调配线样式也可以指定测量纵向调土的方法。

在本练习中,您将复制现有土方调配线样式以创建新样式。您将检查测量纵向调土的坡面点方法和平衡点方法之间的差别。

注:

土方调配视图样式与纵断面图样式使用多个相同选项。有关编辑纵断面图样式的信息,请参见“编辑纵断面图样式”练习。

本练习上接练习 2:平衡土方调配体积

编辑土方调配线样式的步骤

  1. 打开 Mass Haul-2.dwg(位于教程图形文件夹中)。
  2. 在图形中,选择土方调配线。单击鼠标右键。单击“土方调配线特性”。
  3. 在“土方调配线特性”对话框的“信息”选项卡上,在“对象样式”区域中,单击 旁边的箭头。单击 “复制当前选择”
  4. 在“土方调配线样式”对话框的“信息”选项卡上,将“名称”更改为“纵向调土和土方外运 - 平衡点”。
  5. 请注意,在“纵向调土”选项卡的“纵向调土选项”区域中,已选择了“从坡面点开始测量 ”。还请注意,右侧的图类似图形中的土方调配图。坡面点是体积从挖方过渡到填方的点。从坡面点测量纵向调土时,最高点(如果在平衡线下方,则为最低点)即是坡面点。
  6. 选择“从平衡点开始测量”。

    请注意图形已更改。平衡点是土方调配线与平衡线的交点。它们是挖方体积和填方体积相等位置处的桩号。

  7. 在“显示”选项卡中“部件图案填充显示”区域的“纵向调土区域填充”行中,单击“图案”单元。
  8. 在“填充图案”对话框中,对于“图案名称”,请选择“交叉”。单击“确定”。
  9. 在“土方调配线样式”对话框中,单击“显示”选项卡。在“组件图案填充显示”区域的“纵向调土区域填充”行中,将“比例”更改为 30.0000
  10. 重复步骤 7 到步骤 9,将“土方外运区域填充”图案更改为“短划线”
    注:

    实体组件填充可以提供最佳效果。如果在较长的土方调配图上使用填充图案,可能会降低图形重生成的速度。

  11. 单击“确定”两次。

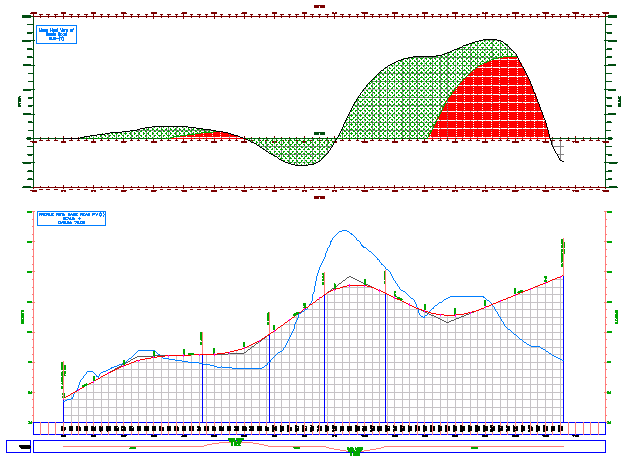

    您选择的图案将显示在土方调配图的纵向调土和土方外运区域中。请注意,土方调配图使用平衡点方法测量纵向调土。

要继续学习下一个教程,请转到“计算和报告体积”
