练习 2:平衡土方调配体积

在本练习中,您将平衡位于平衡线上方和下方的土方调配体积,这可以消除土方外运体积。

本练习上接练习 1:创建填挖方图

平衡挖方材质体积

    注:

    本练习使用 Mass Haul-1.dwg(其中包含您在上一个练习中进行的修改),或者您还可以从教程图形文件夹中打开 Mass Haul-2.dwg

  1. 放大位于该图左侧的土方调配区域。

    请注意,绿色纵向调土区域的最高点位于桩号 3+25 处。这是一个坡面点,纵向调土在该点处从挖方过渡到填方。根据场地条件,坡面点可以是垃圾堆放场地或取土坑的逻辑位置,它可以减少或消除土方外运。

  2. 在桩号 3+25 处,将光标悬停在土方调配线上方。

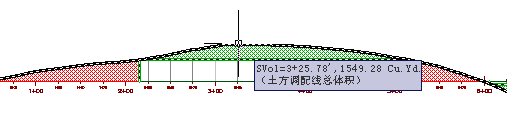

    请注意,工具提示将显示当前桩号 (3+25) 和体积(大约 1500.00 立方码)。

  3. 选择土方调配线。单击鼠标右键。单击“土方调配线特性”。
  4. 在“土方调配线特性”对话框中,单击“平衡选项”选项卡。
  5. 在“添加/删除取土坑和垃圾堆放场地”区域中,单击“添加垃圾堆放场地”。
  6. 在“桩号”单元中,输入 325

    这是平衡线上方体积坡面点处的桩号。

  7. 在“容积”单元中,输入 1500

    这是近似体积(1500.00 Cu.Yd.)立方码)。

  8. 单击“确定”。

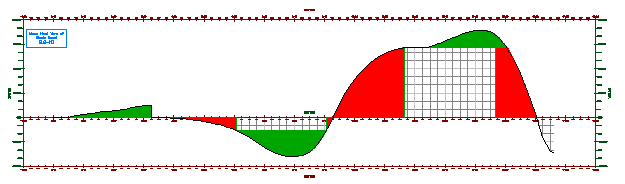

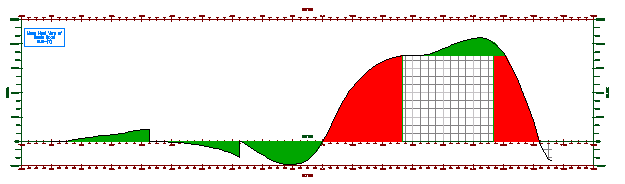

    平衡线上方的挖方体积是全部纵向调土体积。请注意,现在平衡线下有红色的土方外运体积。可通过以下步骤平衡填方体积。

平衡填方材质体积

  1. 在平衡线下,将土方调配线放大到桩号 6+25。

    请注意,它靠近土方外运体积(显示为红色)和纵向调土体积(显示为绿色)相交于土方调配线处的点。如果您在纵断面上检查此桩号,您将会看到它还是原地面曲面的相对平面横断面。平面区域也是非常适合垃圾堆放场地和取土坑的位置。

  2. 在桩号 6+25 处,将光标悬停在土方调配线上方。

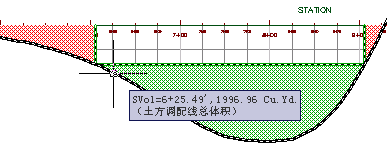

    请注意,工具提示将显示当前桩号和体积(大约 2000.00 立方码)。

  3. 选择土方调配线。单击鼠标右键。单击“土方调配线特性”。
  4. 在“土方调配线特性”对话框中,单击“平衡选项”选项卡。
  5. 在“添加/删除取土坑和垃圾堆放场地”区域中,单击“添加取土坑”。
  6. 在取土坑的“桩号”单元中,单击
  7. 在图形中,平移至左侧以便可以查看道路和曲面。在道路上的桩号 6+25 附近单击。

    请注意,桩号 6+25 周围的区域中缺少曲面等高线。这表示该区域相对平缓。

  8. 在取土坑的“容积”单元中,输入 2000

    此为您在步骤 2 中注记的近似体积值。

  9. 单击“确定”。

    平衡线下方的填方体积是全部纵向调土体积。

    进一步研究:通过在桩号 11+50 处添加容积为 10000 立方码的垃圾堆放场地来平衡第三区域中的土方调配体积。

  10. 关闭图形,但是不保存更改。

要继续此教程,请转至练习 3:编辑填挖方线样式
