练习 1：创建有中间带的道路装配

在本练习中，您将创建一个相当复杂的装配，它带有凹陷中间带和分开的车道。

创建装配基准线

1. 打开 Corridor-3a.dwg（位于教程图形文件夹中）。
2. 单击“常用”选项卡 “创建设计”面板 “装配”下拉式菜单 “创建装配” 查找。
3. 在“创建装配”对话框中，为“名称”输入“分车道的道路”。 单击“确定”。
4. 命令行中显示“指定装配基准线位置”的提示时，单击图形中的某个点来生成装配。

   视口将缩放到装配基准线，如下所示：



添加中间带部件

1. 如果未显示包含部件的“工具选项板”，请单击“常用”选项卡 “选项板”面板 “工具选项板 查找”。
2. 在工具选项板中，于工具选项板控制栏上单击鼠标右键。单击“Civil 英制部件”。
3. 单击“中间带”选项卡。
4. 在“延伸路基的凹陷中间带和路肩”上单击鼠标右键。 单击“帮助”。 查看图示以更好地了解该组件。
5. 单击“延伸路基的凹陷中间带和路肩”。
6. 在“特性”选项板中的“高级”下，指定以下参数：
   • 中心线轴：绕中心线的轴
   • 左侧中间带宽度：22.0000
   • 右侧中间带宽度：22.0000
7. 在图形中，单击装配基准线上的标记点。 将绘制凹陷中间带和内部路肩。

添加车道部件

1. 在图形中，平移到“延伸路基的凹陷中间带和路肩”部件的左侧边缘。 放大图形以清楚地显示每个标记点。
2. 在工具选项板中，单击“车道”选项卡。
3. 单击 LaneSuperelevationAOR。

   此组件将插入一条采用路线超高特性中的坡度的行车道。

   注：

   有关超高的详细信息，请参见将超高应用到路线教程。

4. 在“特性”选项板中的“高级”下，指定以下参数：
   • 侧：左
   • 宽度：24.0000

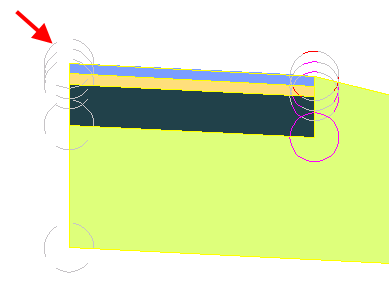

5. 在图形中，单击位于中间带左上边缘处的标记以插入车道：


添加路肩部件

1. 在图形中，平移到“LaneSuperelevationAOR 部件”的左侧。
2. 在工具选项板中，单击“路肩”选项卡。
3. 单击“延伸底基的路肩”。
4. 在“特性”选项板中的“高级”下，指定以下参数：
   • 侧：左
   • 使用超高坡度：外侧路肩坡度
   • 底基 - 使用超高：外侧路肩坡度

   这样就将这些坡度设置为外部路肩超高坡度。 有关详细信息，请参见该部件的帮助。

5. 在图形中，单击完工坡面上车道边缘外侧顶部的标记点以添加已铺装路肩。

添加边坡部件

1. 在图形中，平移到“延伸底基的路肩”的左侧。
2. 在工具选项板中，单击“边坡”选项卡。
3. 在“标准边坡”上单击鼠标右键。 单击“帮助”。 查看图示和“行为”部分以更好地了解挖方和填方边坡行为。
4. 在工具选项板中，单击 “标准边坡”。
5. 在图形中，单击“延伸底基的路肩”部件外侧边缘处的标记点以添加挖方和填方的边坡坡度。

镜像基准线右侧的部件

1. 按 Esc 键退出部件放置模式。
2. 在图形中，执行缩小操作，直到可以看到整个装配。 在装配的左侧，选择边坡、路肩和车道部件。 单击鼠标右键。 单击“镜像”。
3. 单击中间带部件右上边缘处的标记点，以绘制边坡、路肩和车道部件的镜像。

   “镜像”命令可以创建选定部件的镜像映像。 除“侧”参数以外的所有部件参数均将保留。

   注：

   镜像部件的参数不会动态连接。如果更改装配基准线某一侧上部件的参数值，此更改不会应用于另一侧。

   完成的装配如下所示：



要继续此教程，请转至练习 2：创建分车道的道路。
