练习 2:创建有中间带的道路

在本练习中,您将学习创建分车道的道路。

本练习上接练习 1:创建分车道的道路装配

创建分车道的道路

    注:

    本练习使用上一个练习中的 Corridor-3a.dwg,或者您也可以从教程图形文件夹中打开 Corridor-3b.dwg

  1. 依次单击“常用”选项卡 “创建设计”面板 “道路” 查找
  2. 在“创建道路”对话框中,指定以下参数:
    • 名称: 分车道的道路
    • 基准线类型:路线和纵断面
    • 路线: 中心线 (1)
    • 轮廓: 布局 (1)
    • 装配: 分车道的道路
    • 目标曲面: EG
    • 设定基准线和区域参数: 已清除

      当“设定基准线和区域参数”对话框中的内容被清空时,默认的道路创建设置将应用于道路。

  3. 单击“确定”。

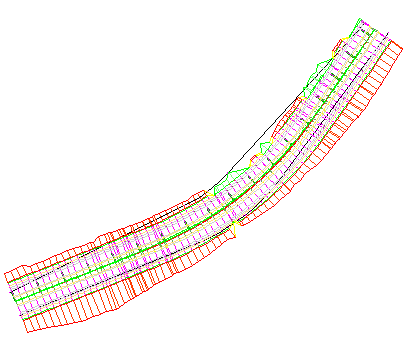

将生成道路模型,如下所示:

要继续至下一教程,请转到“查看和编辑道路横断面”。
