在本练习中，您将学习向简单路线添加两个浮动曲线图元。首先，将添加通过一系列点遵循最可能路径的最佳拟合浮动曲线。然后，将添加带有缓和曲线的浮动反向曲线。
初始图形显示了一条简单的路线，该路线包括三条包含曲线的切线。在接下来的几个步骤中，将向路线端点添加两条浮动曲线。
本练习上接练习 2：向路线添加自由曲线和缓和曲线。
向路线添加经过最佳拟合的浮动曲线
- 进行平移和缩放操作，直到可以看到曲面上的圆 D 和 E。
- 在“常用”选项卡
“图层”面板上的“图层控制”列表中，在“C-POINTS”行中单击
以打开 C-POINTS 图层。
将显示点编组。将使用这些点作为基础创建通过这些点遵循最可能路径的浮动曲线。
注：如果这些点未显示，请在命令行中输入 REGEN。
- 如果“路线布局工具”工具栏未打开，请选择路线。单击鼠标右键，然后单击“”。
- 在“路线布局工具”工具栏中，单击下拉列表
。选择
“浮动曲线 - 最佳拟合”。
- 按照命令行中的提示，单击在圆 D 处结束的切线（即“要附着的图元”）。
- 在“经过最佳拟合的曲线”对话框中，请确保已选择“从几何空间点”。单击“确定”。
- 命令行将提示您“选择点对象或 [编号/编组]”。输入 G。
- 在“点编组”对话框中，选择“_所有点”。单击“确定”。将选定图形中的点。

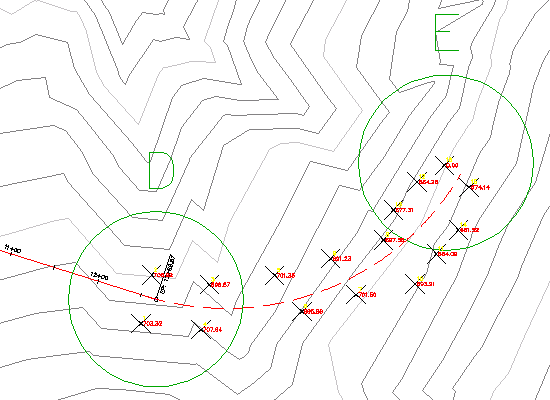

“回归数据”视景将显示有关在回归分析中包括的每个点的信息。图形将显示一条红色虚线，指示最佳拟合曲线的路径。X 将标记每个回归数据点的位置。
注：添加或删除回归数据点时，随后会在“点编号”列中生成点编号。它们不与实际的 Autodesk Civil 3D 点编号对应。
现在，您将修改某些回归数据以更好地满足您的设计需要。
- 在“回归数据”视景中，针对“点编号 16”选中“通过”16.
选中此复选框可以指定，如果曲线没有偏离回归数据，它将始终通过点 16。
- 单击
创建最佳拟合浮动曲线。
“回归数据”视景将关闭，且回归点标记会消失。
注：
本练习使用 Align-2.dwg（其中包含您在上一个练习中进行的修改），或者您也可以从教程图形文件夹中打开 Align-3.dwg。
修改最佳拟合曲线

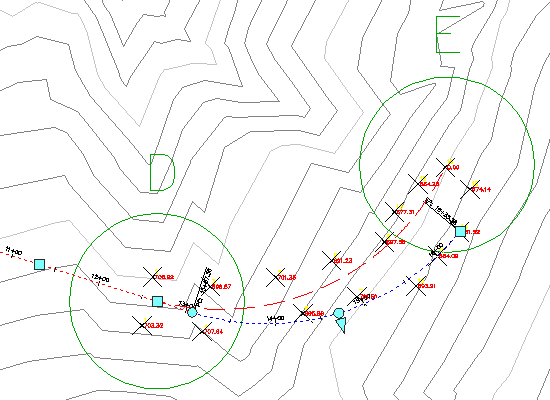

- 在图形中选择路线。单击浮动曲线端点处的
夹点，并将它拖向某个其他点。单击以将该夹点放置到其新位置。
- 在“路线布局工具”工具栏中，单击
“为所有图元编辑最佳拟合数据”。
请注意，原始回归数据将显示在“回归数据”视景中，而原始最佳拟合曲线将显示在图形中。“回归数据”视景中的
图标指示路线布局与回归数据不一致。在步骤 1 中移动夹点，即从之前指定的位置移动通过点。
- 单击
使图元与原始回归数据同步。单击 以关闭“回归数据”视景。
图元将恢复到其原始位置。
- 在“常用”选项卡 “图层”面板上的“图层控制”列表中，在“C-POINTS”行中单击
以关闭 C-POINTS 图层。
向路线添加带有缓和曲线的浮动反向曲线的步骤
- 在“路线布局工具”工具栏中，单击
旁边的箭头。选择
“带有缓和曲线的浮动反向曲线 (自曲线、半径、通过点)”。
- 按照命令行中的提示，单击在圆 E 处结束的曲线图元（即“要附着的曲线”）。
- 输入前缓和曲线长度 75。
- 输入半径 200。
- 输入后缓和曲线长度 75。
- 在圆 F 中指定通过点。
将显示带有缓和曲线的反向曲线。
- 通过在图形中单击鼠标右键，退出布局命令。
要继续下一教程，请转至教程：编辑路线。
