本教程将演示如何创建三角网曲面，并向该曲面添加等高线、特征线和边界数据。
创建曲面时，其名称显示在“工具空间”的“浏览”选项卡上的“曲面”集合中。 从该位置，您可以执行其他操作，例如添加数据和编辑曲面。 首次创建时，曲面为空，因此该曲面在图形中不可见。
向曲面添加数据之后，该曲面将依照参照的曲面样式中指定的显示设置显示在图形中。
三角网曲面
三角网曲面由形成不规则三角网的三角形组成。 三角网线是组成曲面三角剖分的直线之一。
为了创建三角网线，Autodesk Civil 3D 会连接彼此最接近的曲面点。多条三角网线将构成三角形。 曲面中任一点的高程都是通过内插该点所在的三角形顶点的高程来定义的。

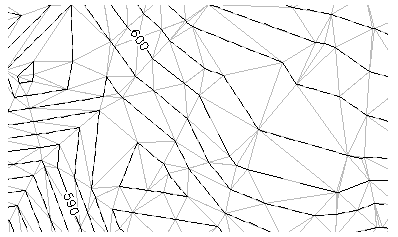

显示使用等高线的三角网曲面
等高线数据
等高线是曲面高程变化的图形化演示。 您可以根据绘制为三维多段线（具有 x、y 和 z 坐标数据）的等高线创建曲面。
边界
边界是闭合的多段线，将影响多段线内部或外部三角形的可见性。 外边界定义了曲面的范围。 边界内部的所有三角形都是可见的，边界外部的所有三角形都是不可见的。
边界隐藏的区域不包括在计算内（例如总面积和总体积的计算）。
曲面边界是通过在图形中选择现有多边形来定义的。 曲面定义显示每个边界的数字 ID 和顶点列表。

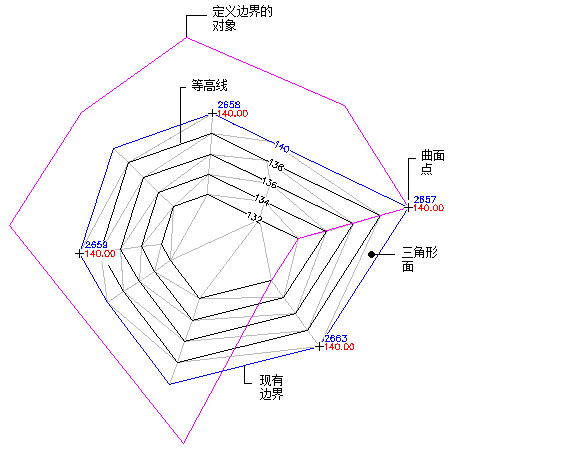

添加虚外边界之前的曲面

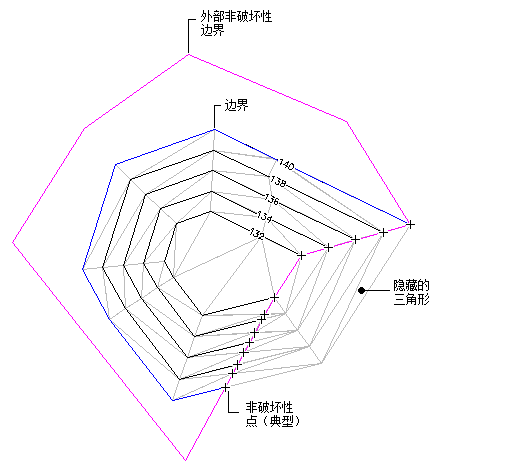

虚外边界的效果
特征线
特征线可定义线性曲面要素，例如护墙、路缘、山顶和河流。 特征线将强制沿特征线进行曲面三角剖分；三角形不会跨特征线。
特征线对于创建精确的曲面模型是至关重要的。 特征线是至关重要的，因为它是数据的内插，而不仅仅是数据本身，即特征线确定了模型的外形。
您可以使用三维直线或三维多段线作为特征线。 多段线上的每个顶点均被转换为具有相同 XYZ 坐标的三角网点。 您所选择的每一条三维直线都被定义为两点特征线。
