练习 2：向曲面添加点数据

在本练习中，您将把点数据从文本文件导入到当前图形中。

本练习上接练习 1：创建新的三角网曲面。

将点数据导入到当前图形中

1. 打开图形 Surface-1A.dwg（位于教程图形文件夹中）。

   此图形包含一个名为 EG 的空曲面定义。

2. 单击“修改”选项卡 “地面数据”面板 “曲面” 查找。
3. 单击“曲面”选项卡 “修改”面板 “添加数据”“点文件” 查找。
4. 在“选定的文件”下，单击 。
5. 在“选择源文件”对话框中，浏览到教程文件夹。 选择 Surface-1A-PENZD (space delimited).txt。 单击“打开”。
6. 在“添加点文件”对话框中的“指定点文件格式”下，选择“PENZD (空格分隔)”。
7. 在“添加点文件”对话框中，单击“确定”。
8. 在命令行中，输入 ZE。

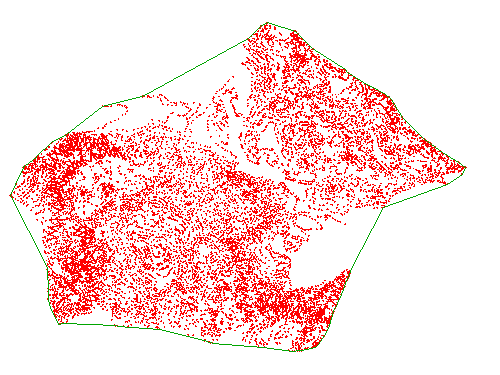

   包含导入的点数据的曲面将显示在图形中。



要继续本教程，请转到练习 3：向曲面添加特征线。
