练习 4：编辑偏移加宽区域

在本练习中，您将更改偏移路线及其加宽区域之间的过渡段，然后使用夹点修改加宽区域形状。

本练习上接练习 3：将加宽区域添加到偏移路线。

更改加宽区域过渡段

1. 打开 Align-6D.dwg，其位于教程图形文件夹中。

   该图形包含一个曲面和一条具有两条偏移路线的路线中线。路线中线右侧的偏移路线具有两个加宽区域。

2. 选择路线中线右侧的偏移路线。单击鼠标右键。单击“编辑偏移参数”。

   请注意，在“偏移路线参数”对话框中，偏移路线将分割成一系列的区域和过渡段。每个区域均表示沿路线中线的连续桩号范围的偏移值。这些过渡段表示可以将一个区域合并到下一区域的形状。

   注：

   窗口中将显示第一个区域的参数。通过使用“选择加宽区域”列表或箭头按钮来显示后续区域的参数。

3. 在“偏移路线参数”对话框中，单击 。
4. 在“特性”列中，依次选择每个区域和过渡段条目。

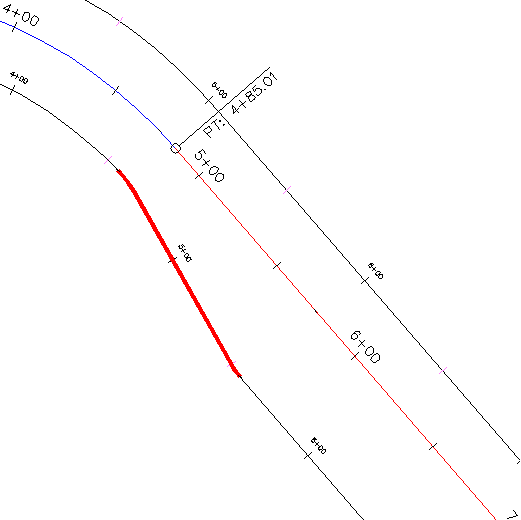

   请注意，当您选择每个区域和过渡段时，它们将在图形中亮显。

5. 展开“渐出”类别。
6. 将“过渡类型”从“线性”更改为“曲线-直线-曲线”。

   该过渡将更改为中间为直线、两端为曲线的线。


7. 在“过渡参数”下，针对“过渡段长度”，输入 50。

   该过渡段将更新以反映您所做的更改。

夹点编辑加宽区域

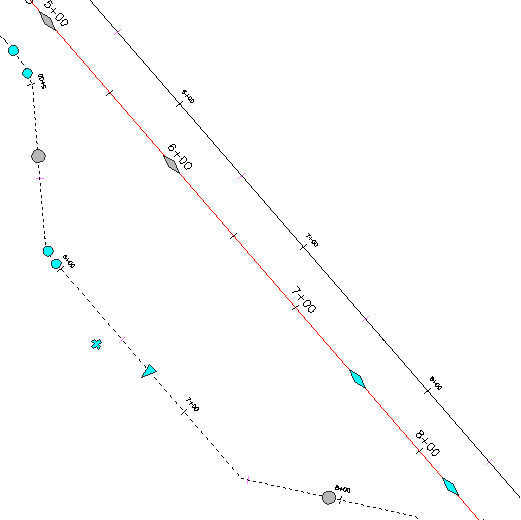

1. 在路线中线上，选择桩号 4+50 附近的 加宽区域起始夹点。此夹点变为红色。

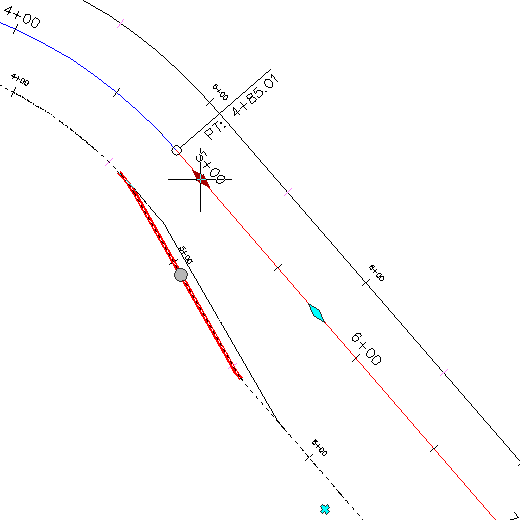

2. 单击以将该夹点放置在桩号 5+00 处。

   请注意，更改加宽区域的起始位置时，过渡段也随之移动，但其参数仍然保留。

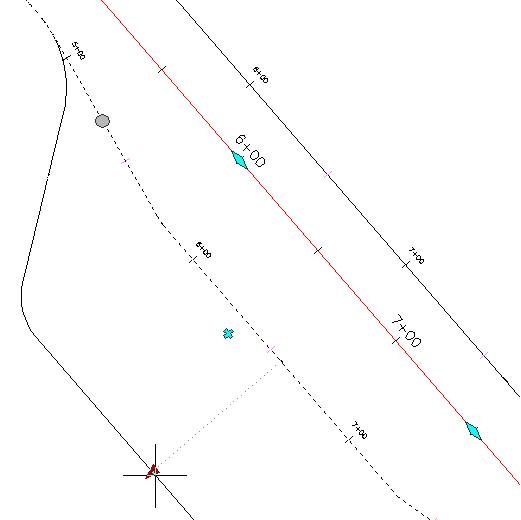

3. 在偏移路线上，单击 偏移夹点。此夹点变为红色。
4. 当夹点处于活动状态时，输入 50 作为新的偏移值。

   加宽区域将展开以适合新的偏移值。


   注：

   通过 夹点，您可以添加其他加宽区域。

5. 单击 夹点。

   夹点现在灰显，并且 夹点显示在每个过渡段子图元的起点和终点处。这些夹点用于修改过渡段形状。


6. 尝试使用 夹点来更改过渡段形状。

   夹点编辑过渡段形状时，请注意，适用的参数值将在“偏移参数”对话框中自动更新。

要继续学习下一个教程，请转到“设计参照本地标准的路线”。
