练习 3：将加宽区域添加到偏移路线

在本练习中，您将在偏移路线的指定的桩号之间添加动态加宽区域。

加宽区域对于创建巴士停车处、中间带、转弯车道和停车车道非常有用。

本练习上接练习 2：编辑偏移路线。

在偏移路线上创建加宽区域

1. 打开 Align-6C.dwg（位于教程图形文件夹中）。

   该图形包含一个曲面和一条具有两条偏移路线的路线中线。

2. 选择路线中线右侧的偏移路线。

3. 单击“偏移路线”选项卡 “修改”面板 “添加加宽区域” 查找。
4. 按照命令行提示指定以下参数：
   • 是否创建加宽区域部分作为新路线？：否
   • 起点桩号：150
   • 终点桩号：1000
   • 加宽区域偏移：24

   将创建加宽区域，并且在“偏移路线参数”对话框中显示输入的参数。您将在练习 4：编辑偏移加宽区域中了解如何使用此对话框和夹点修改偏移路线。



将加宽区域添加到加宽区域

1. 选择路线中线右侧的偏移路线。单击鼠标右键。单击“编辑偏移参数”。
   注：

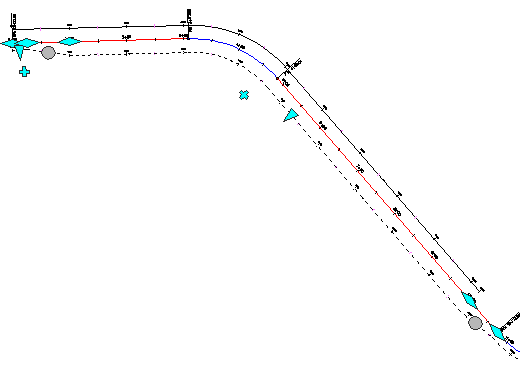

   您还可以使用 夹点添加加宽区域。

   在“偏移路线参数”对话框中将显示偏移路线参数（包括现有加宽区域的参数）。

2. 在“偏移参数”对话框中，单击“添加加宽区域”。
3. 按照命令行提示指定以下参数：
   • 起点桩号：550
   • 终点桩号：750
   • 加宽区域偏移：42
4. 按 Esc 键取消选择偏移路线。

   将在原始加宽区域内创建第二个加宽区域。在“偏移路线参数”对话框中将显示新加宽区域的参数。



要继续此教程，请转至练习 4：编辑偏移加宽区域。
