练习 6：创建引用其他对象的标签样式

在本练习中，您将使用引用文本组件来创建用于注记两个不同类型对象的单个标签样式。

“引用文本”标签组件用于注记使用单个标签的多个类型的对象。您可以插入对曲面、纵断面、地块和路线的引用。每个引用文本组件只能引用一个 Autodesk Civil 3D 对象。如果需要标签样式引用多个对象，请为每个引用的对象创建一个不同的引用文本组件。

在本练习中，您将创建一种标签样式，以显示每个平曲线点处的路线桩号和曲面高程。

本练习上接练习 5：更改标签样式。

创建参照其他对象的标签样式

注：

本练习使用“Labels-5c.dwg”，其中包含您在上个练习中所进行的修改。

1. 在“工具空间”中的“设定”选项卡上，展开“路线”“标签样式”“桩号”“曲线点”集合。在“与记号和直线垂直”上单击鼠标右键。单击“复制”。
2. 在“标签样式生成器”对话框中的“信息”选项卡上，为“名称”输入“路线桩号处的曲面高程”。
3. 单击“布局”选项卡。

   您可以使用此选项卡创建并编辑标签样式组件。您将修改现有直线和曲线点组件，然后为新标签样式创建两个新标签组件。第一个组件将显示曲面高程，第二个组件将显示路线桩号。

4. 在“组件名称”下选择“直线”。指定以下参数：
   • 起点锚件： 记号
   • 起点定位点： 正中
   • 长度：15.00mm
5. 在“组件名称”下，选择“曲线点和桩号”。指定以下参数：
   • 锚件： 直线
   • 定位点：终点
   • 附着： 左中
   • X 偏移：2.00mm
6. 单击 旁边的箭头。单击 “引用文本”。

   参照文本标签组件将参照图形中的其他对象类型，而不是您正在设定标签的对象类型。在这种情况下，引用文本组件将引用曲面对象。

7. 在“选择类型”对话框中，选择“曲面”。单击“确定”。
8. 在“标签样式生成器”对话框中，指定以下参数：
   • 名称：高程
   • 锚件：曲线点和桩号
   • 定位点： 左下
   • 附着： 左上
9. 在“文本”的“内容”行中，单击“值”单元。单击 。
10. 在“文本组件编辑器”对话框的预览窗格中，使用“ EL:”替换“标签文本”。在“特性”下，选择“ 曲面高程 ”。单击 将“曲面高程”特性移动到预览窗格。

    预览窗格中的特性块应如下所示：

    EL: <[曲面高程(Um|P3|RN|AP|Sn|OF)]>

11. 单击“确定”。
12. 在“标签样式生成器”对话框中，单击“基本”选项卡。将“翻转文本的定位点”特性设为“真”。

    使用该设定可确保在翻转标签以保持调整文本朝向时，这些标签将显示为原始标签的镜像图像。

13. 在“标签样式生成器”对话框中，单击“确定”。

应用参照其他对象的标签样式的步骤

1. 在图形中，平移到“大街”与“东街”路线的交点。
2. 单击“注记”选项卡 “标签和表”面板 “添加标签”菜单 “路线”“添加/编辑桩号标签”。单击“东街”路线上的某一桩号标签。
3. 在“路线标签”对话框中，指定以下参数：
   • 类型： 曲线点
   • 曲线点标签样式： 路线桩号处的曲面高程
4. 单击“添加”。
5. 在“曲线点”对话框中，单击 以清除所有复选框。选中“路线起点”复选框。单击“确定”。
6. 在“路线标签”对话框中，单击“确定”。
7. 将标签拖动到空白位置（如果需要）。

   请注意，已将标签添加到路线，但是高程值显示为 ???。因为未将曲面与“高程”组件相关联，所以才显示这些字符。

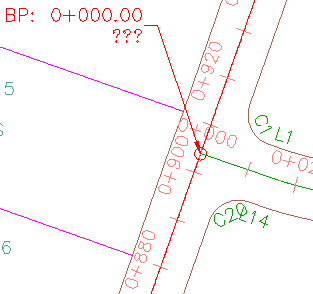

   参照路线和曲面的标签样式，其中无任何曲面与该标签关联

8. 按住 Ctrl 键并单击“路线桩号处的曲面高程”标签。单击鼠标右键。单击“标签特性”。
9. 在“特性”选项板中的“引用文本对象”下，单击“ 路线桩号处的曲面高程 ”右侧的单元。单击下拉列表并选择显示在列表中的曲面名称。

   检查标签。现在，将显示路线交点处的曲面高程。

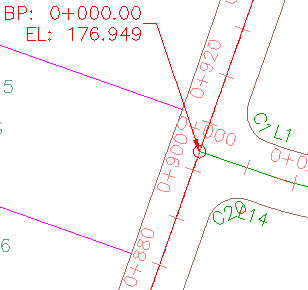

   引用路线和曲面的标签样式

10. 按 Esc 键取消选择标签。

要继续学习下一个教程，请转到在标签中使用表达式。
