练习 4：使用标签特性

在本练习中，您将使用标准 AutoCAD 工具来控制单独标签和编组标签的特性。

您可以更改以下对象的特性：

• 单独标签对象
• 标签对象编组

本练习上接练习 3：选择和移动标签。

检查标签特性

注：

此练习使用“Labels-2b.dwg”，其中包含您在上个练习中所进行的修改。

1. 在命令行中，输入 LIST。
2. 在“西街”路线上，单击“桩号”标签和“方向角在距离之上”标签。按 Enter 键。

   将显示“AutoCAD 文本窗口”，其中显示了对象类型、标签类型和选定标签对象的图层。

   例如，在 AECC_ALIGNMENT_STATION_LABEL_GROUP 中，

   • ALIGNMENT 为对象类型
   • STATION_LABEL 表示它是桩号标签对象
   • GROUP 表示标签对象是标签编组的一部分

   AECC_ALIGNMENT_TANGENT_LABEL 后面未跟有 GROUP 是因为它是单独的对象标签。

3. 关闭“AutoCAD 文本窗口”。

   接下来，您将更改单独标签对象的标签样式。

更改单个标签的样式

1. 单击桩号“0+040”旁边的曲线标签。单击鼠标右键。单击“特性”。
2. 在“特性”选项板中，将“曲线标签样式”更改为“曲线标签样式” “设计数据” 。
3. 按 Esc 键取消选择标签。

更改标签编组的样式

1. 单击桩号标签“0+040”。

   将亮显所有桩号标签，以指示它们是标签编组的一部分。

2. 单击鼠标右键。单击“特性”。
   注：

   从上下文菜单中选择“编辑路线标签”，在显示的“路线标签”对话框中更改路线标签集。

3. 在“特性”选项板的“标签”下，将“主桩号标签样式”更改为 “与记号垂直” 。
4. 按 Esc 键。

将标签翻转到路线的另一侧

1. 按住 Ctrl 键并单击曲线点标签“PC: 0+018.54”。
2. 在“特性”选项板中，检查可用的特性。在“常规”下，将“已翻转”特性更改为“真”。关闭“特性”选项板。
3. 按 ESC 键可以取消选择标签。

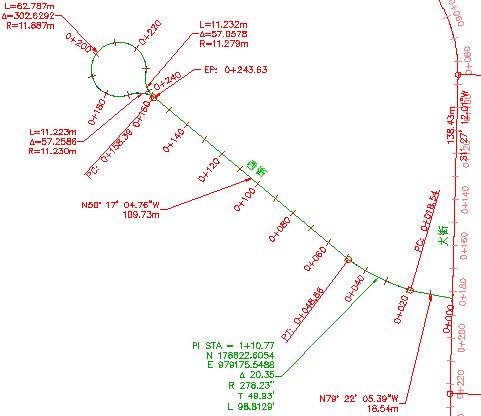

   修改了特性的路线标签

要继续学习下一个教程，请转到“更改标签的内容”。
