练习 1：在横断面中检查现有道路

在本练习中，您将检查如何将边坡部件应用于横断面道路模型。您将注意到当前边坡参数处的桩号不适于场地条件。

检查现有道路

1. 打开 Assembly-2a.dwg（位于教程图形文件夹中）。

   此图形包含两个视口。完成的道路装配显示在顶部视口。曲面、道路和纵断面图显示在底部视口。

2. 在底部视口中，选择道路。单击“道路”选项卡 “修改道路横断面”面板 “横断面编辑器”。
3. 在“横断面编辑器”选项卡上，使用 按钮来检查如何将直通路装配应用于道路桩号处。

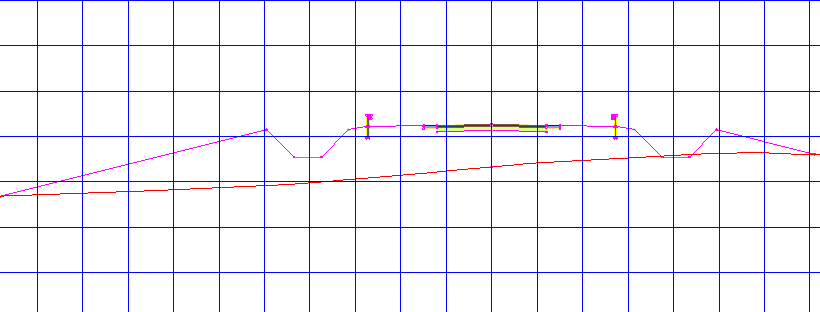

   装配将在道路的两侧创建沟渠。在道路的起点和终点，两侧的挖方和填方相对一致。



   在以下练习中，您将设置两个条件：

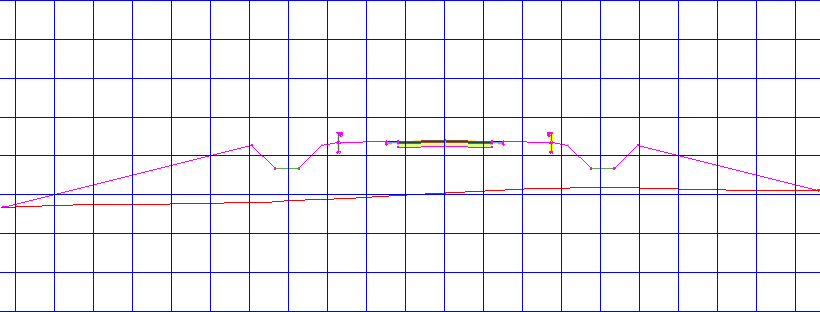

   • 第一个，从桩号 0+00 至 1+00 的填方条件将在左侧生成相对深的填方。道路装配构造为适合于道路的其他区域，您将修改设计以在该区域中使用其他方法。

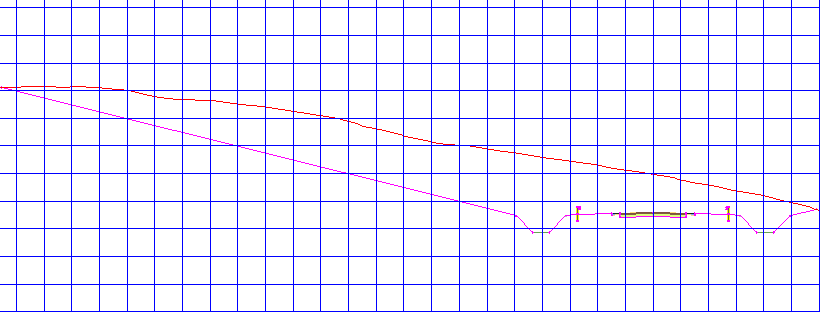

   • 第二个，从桩号 5+00 至 8+00，必须从道路的左侧挖方更大数量的材质。虽然通过道路装配适合于大部分道路，但对于这些桩号它并不是理想装配。

4. 在查看/编辑道路横断面工具工具栏上，单击 以返回到桩号 0+00。

要继续此教程，请转至练习 2：向道路装配添加条件部件。
