练习 2：将条件部件添加到道路装配

在本练习中，您将把条件挖方或填方部件添加到现有道路装配。

您将指定两个级别的条件挖方或填方部件。在第一个级别中，您将把三个条件挖方或填方部件附着到现有护栏部件，然后向它们添加标准边坡部件：

• 挖方：向曲面添加沟渠，然后以 2:1 的坡度添加边坡。
• 填方 < 5.0000’：向曲面添加沟渠，然后以 8:1 的坡度添加边坡。
• 填方 > 5.0000’：向曲面添加台阶，然后以 4.0:1 的坡度添加边坡。


您将把第二个级别的条件挖方或填方部件添加到挖方条件中应用的沟渠部件：

• 挖方 < 5.0000’：从距基准线 60’处的点向曲面添加边坡。
• 挖方 > 5.0000’：沿 -2.0% 坡度添加 12.0’ 边坡连接，然后添加护墙。
• 填方：到曲面的坡度为 4.0%。


本练习上接练习 1：检查横断面中现有的道路。

添加三个条件部件

1. 如果未显示包含部件的“工具选项板”，请单击“常用”选项卡 “选项板”面板 “工具选项板 查找”。
2. 在工具选项板中，于工具选项板控制栏上单击鼠标右键。单击“Civil 英制部件”。
3. 单击“条件”选项卡。
4. 单击 “条件挖方或填方”。
5. 在“特性”选项板中，指定以下参数：
   • 侧：左侧
   • 布置宽度：20.0000’
   • 布置坡率：4.000:1
   • 类型：填方
   • 最小距离：0.0000’
   • 最大距离：5.0000’
   注：

   “布置宽度”和“布置坡率”参数仅影响布局视图中部件的外观。这些参数使您能够放置条件部件及其上附着的部件，但不影响道路模型。

6. 在图形的顶端视口中，单击左侧护栏以添加条件挖方或填方部件。

7. 使用以下参数将第二个条件挖方或填方部件添加到左侧护栏：
   • 侧：左侧
   • 布置宽度：20.0000’
   • 布置坡率：1.000:1
   • 类型：填方
   • 最小距离：5.0001’
   • 最大距离：10000.0000’
8. 使用以下参数将第三个条件挖方或填方部件添加到左侧护栏：
   • 侧：左侧
   • 布置宽度：20.0000’
   • 布置坡率：1.000:1
   • 类型：挖方
   • 最小距离：0.0000’
   • 最大距离：10000.0000’


添加边坡台阶部件

1. 使用“边坡”工具选项板，并使用以下参数将 “边坡台阶”部件添加到填方 5.00 : 10000.00 条件部件：
   • 侧：左侧
   • 挖方坡度：4.000:1
   • 最大挖方高度：5.0000’
   • 填方坡度：4.000:1
   • 最大填方高度：5.0000’
   • 台阶宽度：6.0000’
   • 台阶坡度：-10.000%
2. 按 Esc 键退出部件放置模式。


移动并复制原始边坡部件

1. 选择原始左侧沟渠部件。单击鼠标右键。单击“移动到”。单击“填方 0.00 : 5.00”条件部件。
2. 选择您刚刚移动的沟渠部件。单击鼠标右键。单击“复制到”。单击“挖方 0.00 : 10000.00”条件部件。

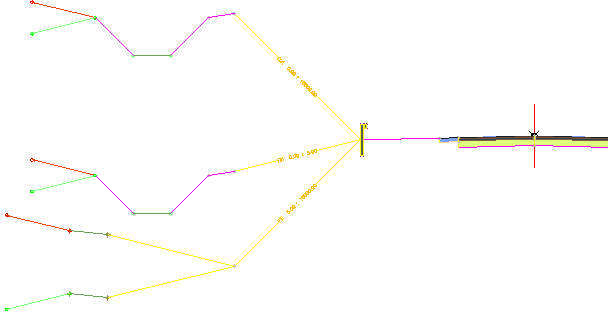

   完成后，装配应如下图所示：



添加第二个级别的条件部件

1. 使用“条件”工具选项板，并使用以下参数将 “条件挖方或填方”部件添加到用于挖方条件的边坡排水沟部件上的绞点：
   • 侧：左侧
   • 布置宽度：12.0000’
   • 布置坡率：0.500:1
   • 类型：挖方
   • 最小距离：5.0001’
   • 最大距离：10000.0000’

2. 使用以下参数将第二个条件挖方或填方部件添加到边坡排水沟部件上的绞点：
   • 侧：左侧
   • 布置宽度：12.0000’
   • 布置坡率：1.000:1
   • 类型：挖方
   • 最小距离：0.0000’
   • 最大距离：5.0000’
3. 使用以下参数将第三个条件挖方或填方部件添加到边坡排水沟部件上的绞点：
   • 侧：左侧
   • 布置宽度：12.0000’
   • 布置坡率：1.000:1
   • 类型：填方
   • 最小距离：0.0000’
   • 最大距离：10000.0000’


将部件添加到第二个级别

1. 使用“常用”工具选项板，并使用以下参数将 “连接宽度和坡度”部件添加到挖方 5.00 : 10000.00 条件部件：
   • 侧：左侧
   • 宽度：12.0000’
   • 坡度：-2.000%
2. 使用“护墙”工具选项板，并使用默认参数将 “垂直护墙”部件添加到“连接宽度和坡度”部件。
3. 使用“常用”工具选项板，并使用以下参数将 “曲面上的连接偏移”部件添加到挖方 0.00 : 5.00 条件部件：
   • 从基准线偏移：-60.000’
   • 忽略连接：否
4. 使用“常用”工具选项卡，并使用以下参数将 “指向曲面的连接坡度”部件添加到填方 0.00 : 10000.00 条件部件：
   • 侧：左侧
   • 坡度：4.000%
   • 添加连接于：仅填方
   注：

   如果在填方条件中边坡排水沟部件一直使用到终点，则将应用附着到装配的挖方分支的填方 0.00 : 10000.00 条件部件。

5. 按 Esc 键退出部件放置模式。

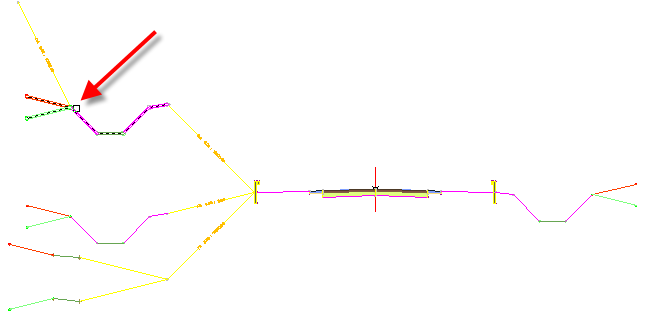

   完成后，装配应如下图所示：



要继续此教程，请转至练习 3：调整条件部件特性。
