练习 1：创建偏移路线

在本练习中，您将为现有路线中线创建动态偏移路线。

创建路线中线的偏移

1. 打开 Align-6A.dwg（位于教程图形文件夹中）。

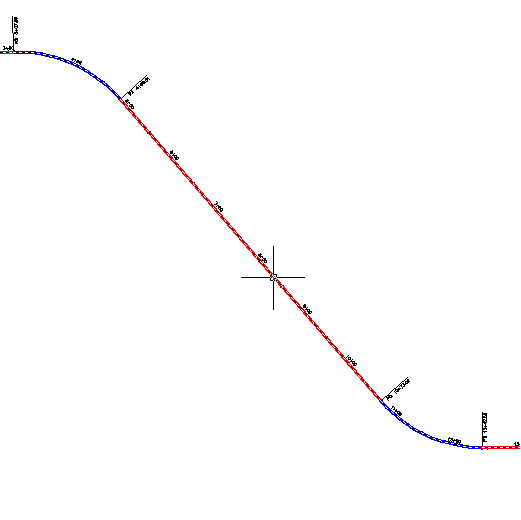

   该图形包含一个曲面和一条路线。

2. 单击“常用”选项卡 “创建设计”面板 “路线”下拉式菜单 “创建偏移路线” 查找。
3. 在图形中选择路线。

4. 在“创建偏移路线”对话框中，指定以下参数：
   • 左侧偏移数：1
   • 右侧偏移数：1
   • 左侧增量偏移：12
   • 右侧增量偏移：12
   • 路线样式：ETW
   • 路线标签集：偏移标签
   注： 有关此对话框中其他选项（包括添加加宽和创建偏移纵断面等选项）的更多信息，请参见创建偏移路线对话框。
5. 单击“确定”。

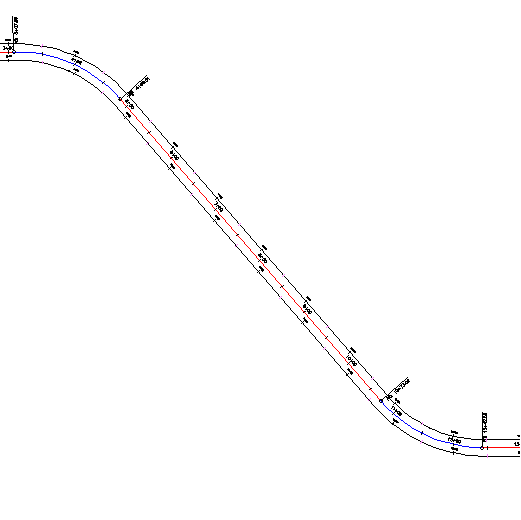

   将在路线中线的两侧各创建一条偏移路线。


6. 在“工具空间”的“浏览”选项卡上，展开路线偏移路线集合。

   请注意，您创建的两条路线已放置在“偏移路线”集合中。您可以从偏移路线创建纵断面、纵断面图和采样线编组，就像处理标准“路线中线”一样。

要继续此教程，请转至练习 2：编辑偏移路线。
