练习 2：编辑偏移路线

在本练习中，您将检查偏移路线编辑工具。

形状编辑工具对于偏移路线是否可用取决于该路线是静态还是动态。 如果偏移路线被动态链接到初始路线中线，则您将无法编辑偏移路线形状。 如果偏移路线为静态，则您可以使用“路线布局工具”工具栏上的工具。

在“偏移参数”选项卡在“路线特性”对话框中可用。 从该位置起，您可以更改诸如标称偏移值以及起点桩号和终点桩号等参数。

本练习上接练习 1：创建偏移路线。

检查偏移路线形状

1. 打开 Align-6B.dwg（位于教程图形文件夹中）。

   该图形包含一个曲面和一条具有两条偏移路线的路线中线。

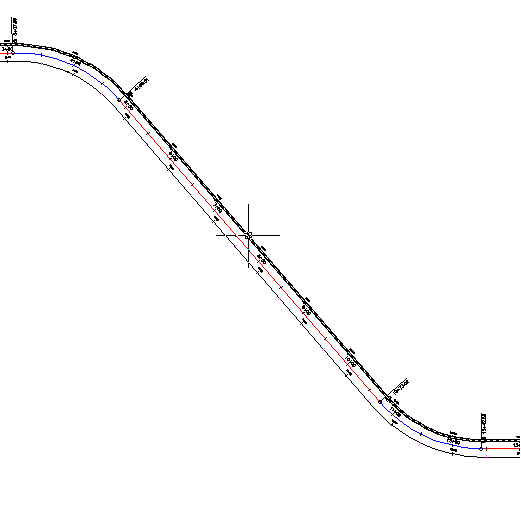

2. 选择左侧偏移路线。

3. 单击“偏移路线”选项卡 “修改”面板 “形状编辑器” 查找。

   在“路线布局工具”工具栏上，由于偏移路线形状动态链接到初始路线，因此大多数工具不可用。 您可以使用“路线图元”视景和“路线布局参数”窗口查看动态偏移路线的参数，但是您无法更改这些值。

编辑偏移路线参数

1. 单击“偏移路线”选项卡 “修改”面板 “路线特性”下拉式菜单 “路线特性” 查找。
2. 在“路线特性”对话框中的“信息”选项卡上，展开“类型”列表。

   您可以将偏移路线更改为此列表中的任意类型。 但是，如果更改路线类型，则该路线将不会动态链接到路线中线。

3. 按 Esc 键。
4. 单击“偏移参数”选项卡。

   您可以使用此选项卡优化偏移路线设计。 如果不希望偏移路线对初始路线形状的更改作出反应，则使用“更新模式”列表使该路线变为静态。

   注：

   “偏移参数”选项卡仅针对偏移路线在“路线特性”对话框中显示。

5. 指定以下参数：
   • 标称偏移值：-24.0000
   • 终点桩号：10+00
6. 单击“确定”。

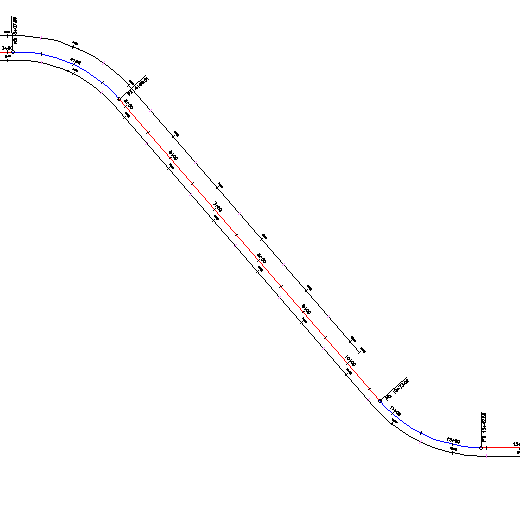

   现在，该偏移路线在桩号 10+00 处终止，并且偏移量是中心线对侧的偏移路线的两倍。



进一步研究：尝试路线中线夹点。 请注意，更改路线中线形状时，偏移路线的形状将自动更新。

要继续此教程，请转至练习 3：将加宽区域添加到偏移路线。
