使用常规标注的步骤

使用“常规标注”命令可以为三维模型添加尺寸、孔注释和表面粗糙度符号。

新特性：2023、2024.1

在开始之前，请在“文档设置”->“标准”选项卡中设置单位，然后在“标注”->“激活的标准”下拉列表中选择所需的标准。

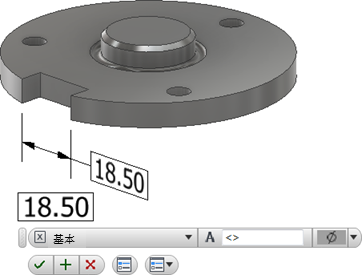

添加或编辑尺寸

在功能区上，单击“标注”选项卡 “常规标注”面板 “尺寸”。
选择要标注尺寸的几何图元。
（可选）执行以下任意操作，然后单击以放置尺寸：
- 在关联菜单中单击“更改标注平面”，或者使用 Shift 快捷键，然后选择备用标注平面。
- 在关联菜单中单击“更改为下一个候选平面”，或者使用空格快捷键循环浏览备用平面。
单击小工具栏中的下拉列表，然后选择尺寸样式，例如“基本”。
还可以选择执行以下任一操作：
- 将光标放置在值框中，然后为值添加前缀或后缀。
- 若要访问更多选项，请单击小工具栏中的“编辑尺寸”以显示对话框，然后进行任何所需的更改。
单击“确定”以添加尺寸。
编辑尺寸的步骤：
- 在显示区域或浏览器中选择尺寸，单击鼠标右键，然后从关联菜单中选择“编辑”。
- 在显示区域或浏览器中双击该尺寸。

  更改所需的尺寸值，然后单击“确定”。

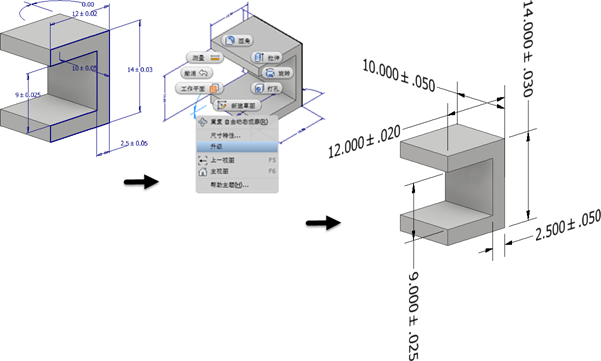

提取现有尺寸

在基于模型的定义中包含现有尺寸的步骤：

在浏览器中的特征上单击鼠标右键，然后选择“显示尺寸”。
单击任何可见尺寸，然后从关联菜单中选择“升级”以创建三维标注。

如果模型尺寸包含公差信息，则该信息将包含在升级的尺寸中。

如果您编辑升级的三维标注，请选中“同步参数公差”，以将公差更改应用于草图尺寸。清除该复选框可更改三维标注公差，而不更改草图尺寸。

编辑标注指引线

可以通过添加或删除顶点来修改标注指引线。

在标注浏览器节点或画布中的标注上单击鼠标右键，然后选择：
- “添加顶点”以增加指引线中用于更改指引线形状的顶点数。
- “删除顶点”以减少指引线中的顶点数。
添加的顶点将显示在指引线上。单击并拖动可重新定位顶点。
删除顶点时，在选择“删除顶点”后，单击要删除的顶点。

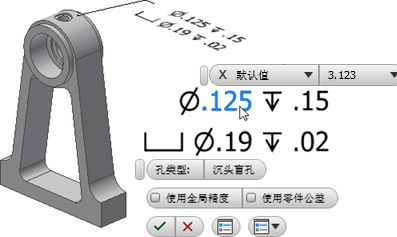

添加或编辑孔/螺纹注释

选择指引线或浏览器节点时，由孔/螺纹注释标注的孔和螺纹会交叉亮显。

在功能区上，单击“标注”选项卡 “常规标注”面板 “孔/螺纹注释”。
选择孔特征。
（可选）执行以下任意操作，然后单击以放置孔注释：
- 在关联菜单中单击“与几何图元对齐”，然后选择一条边或轴来确定文本方向。
- 在关联菜单中单击“更改标注平面”，或者使用 Shift 快捷键，然后选择备用标注平面。
- 在关联菜单中单击“更改为下一个候选平面”，或者使用空格快捷键循环浏览备用平面。
还可以选择执行以下任一操作：
- 启用“使用全局精度”复选框或清除该复选框，然后单击下拉列表值以更改精度。
- 启用“使用零件公差”复选框或清除该复选框，然后单击下拉列表值以更改公差。
- 若要访问更多选项，请单击小工具栏中的“编辑孔注释”以显示对话框，然后进行任何所需的更改。
单击“确定”以添加孔/螺纹注释。
编辑孔/螺纹注释的步骤：
- 在显示区域或浏览器中选择孔/螺纹注释，单击鼠标右键，然后从关联菜单中选择“编辑”。
- 在显示区域或浏览器中双击孔/螺纹注释。

  更改所需的值，然后单击“确定”。

添加或编辑表面粗糙度符号

默认情况下，使用单线段指引线创建表面粗糙度标注。若要创建多条指引线线段，请启动该命令，单击鼠标右键，然后单击“单线段指引线”以取消选中该选项。

在功能区上，单击“标注”选项卡 “常规标注”面板 “表面粗糙度”。
选择模型面。
（可选）执行以下任意操作，然后单击以放置表面粗糙度标注：
- 在关联菜单中单击“与几何图元对齐”，然后选择一条边或轴来确定文本方向。
- 在关联菜单中单击“更改为下一个候选平面”，或者使用空格快捷键循环浏览备用平面。
还可以选择执行以下任一操作：
- 单击下拉列表，然后选择所需的表面粗糙度符号。
- 单击“长边加横线”、“多数”或“全周边”旁边的复选框以修改符号。
- 若要访问更多选项和预设，请单击小工具栏中的“编辑表面粗糙度符号”以显示该对话框，然后进行任何所需的更改。

  “编辑表面粗糙度符号”位于小工具栏中的此处。有关预设的详细信息，请参见使用预设。
单击字母以启用值框，添加所需的光洁度值，然后单击“确定”以创建符号。
编辑表面粗糙度符号的步骤：
- 在显示区域或浏览器中选择表面粗糙度标注，单击鼠标右键，然后从关联菜单中选择“编辑”。
- 在显示区域或浏览器中双击该表面粗糙度标注。

  更改所需的值，然后单击“确定”。

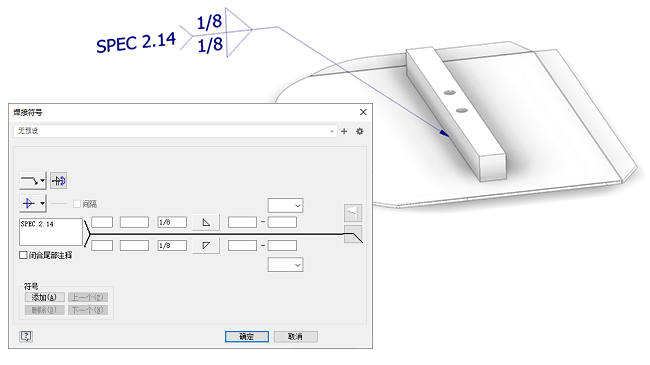

添加或编辑焊接符号

在功能区上，单击“标注”选项卡 “常规标注”面板 “焊接符号”。
选择要将焊接符号固定到的几何图元。
- 如果选择的是边，放置后，您可以沿边移动固定点以调整其位置。
- 如果选择的是面，放置后，您可以将固定点移至面边界内的任意位置。
在预览过程中，使用以下控件更改标注平面 (Shift) 和对齐方式 (Tab)。
单击以放置指引线。
单击鼠标右键，然后单击“继续”以定义焊接符号。
在“焊接符号”对话框中，设置要由符号表示的特征。

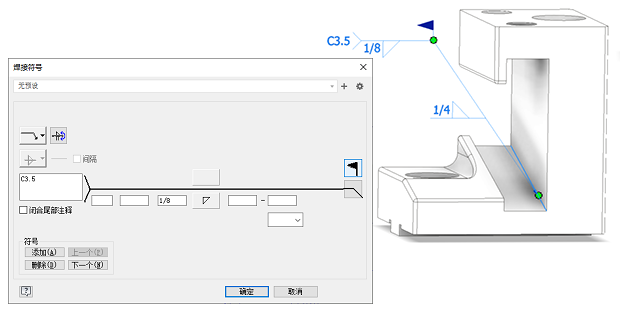

（可选）若要包括子焊接，请使用以下“符号”选项：
- 添加 - 延伸指引线并添加次符号集。
- 删除 - 移除当前符号集，无论是主符号集、次符号集，还是其他符号集。
- 下一个 - 使组中的下一个符号处于激活状态以进行编辑或删除。
- 上一个 - 使组中的上一个符号处于激活状态以进行编辑或删除。

若要在工程图中使用三维模型标注，请参见在工程图中检索模型标注。

添加或编辑基准目标

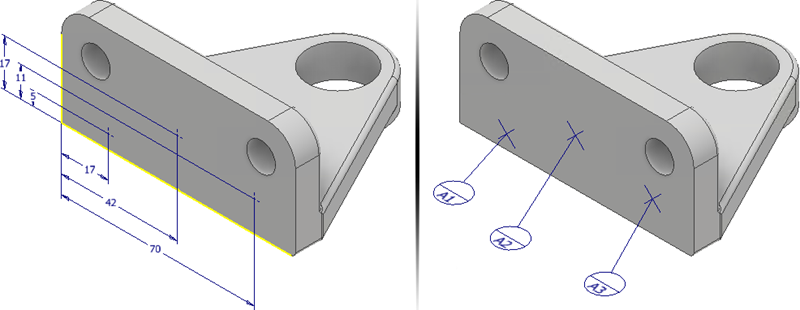

若要精确定位基准目标，请执行以下任一操作：

开始绘制二维草图，放置草图点，然后添加定位尺寸标注。
创建和定位工作点。

提示：如果创建二维草图点，则启动命令时，系统会自动将基准目标指定给这些点。

（可选）在启动命令之前，创建二维草图点或放置工作点。
在功能区上，单击“标注”选项卡 “常规标注”面板 “基准目标”。
如果没有现有的二维草图点，请选择所需的工作点，或在一个平面模型面上至少单击三个位置。选定的位置不应在一条直线上。
（可选）亮显基准目标并在放置基准目标标注后执行以下任一操作：
- 在关联菜单中单击“切换对齐方式”，或使用 Tab 快捷键来循环浏览可用的对齐方式。
- 在关联菜单中单击“更改标注平面”，然后选择一个平面来确定符号和文本的方向。
- 在关联菜单中单击“更改为下一个候选平面”以循环浏览备用平面。
选择一种类型：
- 点 - 使用点位置定义基准目标区域。
- 圆形 - 建立圆形基准目标区域。输入目标区域的直径。（可选）清除“将尺寸应用于所有基准目标”复选框，单击每个目标并输入唯一的直径值。
- 矩形 - 建立矩形基准目标区域。输入目标区域的长度和宽度。（可选）清除“将尺寸应用于所有基准目标”复选框，单击每个目标并输入唯一的长度和宽度值。

单击下拉列表以选择一个基准标签。选择“自定义”以指定未出现在列表中的标签。
单击“确定”以创建基准目标。

注意：创建后，不能更改基准目标类型。

若要编辑基准目标，请执行以下任一操作：

在显示区域或浏览器中选择基准目标标注，单击鼠标右键，然后从关联菜单中选择“编辑”。
在显示区域或浏览器中双击基准目标标注。

在特性面板中更改所需的值，然后单击“确定”。
