从电气目录数据库插入零件

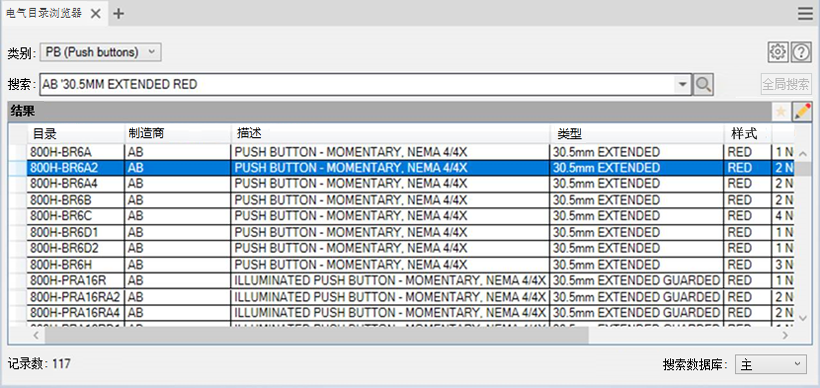

如果未打开电气目录浏览器，请单击“装配”选项卡 “零部件”面板 “放置”下拉列表 “电气目录浏览器”。

选择您要插入的零件类型的类别。

输入搜索条件并单击 。

在结果窗格中单击目录值，一个小选项板将会显示。如果有任何零件关联到该目录值，则这些零件会显示在该选项板上。

执行以下操作之一：

• 在小型选项板上单击一个零件。

• 如果在该选项板上没有所需的零件，请浏览以在磁盘上查找该零件。



  注意：您可以在结果窗格中双击行来插入默认值，或仅插入与目录值关联的零件。

如果零件尚未与目录值相关联，请选择是否要映射符号。

选择插入点。
