绘制三维曲线的步骤

在零件面上绘制螺旋曲线、分模线、相交曲线或曲线。还要从组合的相交曲线生成框线。

绘制螺旋曲线

“螺旋曲线”工具可创建具有固定或可变螺距的三维螺旋形状，如弹簧和螺纹。螺旋曲线可以与其他草图实体连接在一起以创建复杂的扫掠路径。

注意：“二维螺旋”命令不同于“螺旋曲线”的地方在于，它需要使用封闭的二维草图轮廓和轴来创建特征。

  1. 在激活的三维草图中，单击“三维草图”选项卡 “绘制”面板 “螺旋曲线”。

  2. 在“螺旋曲线”对话框的“螺旋形状”选项卡上，选择“类型”：

    • 选择“等半径螺旋曲线”以创建具有单一螺距值的螺旋。
    • 选择“变半径螺旋曲线”以使用在表中指定的多行参数创建螺旋。

  3. 选择“定义”类型以选择要用于定义曲线的参数：

    • “螺距和转数”。基于指定的螺距和转数创建螺旋曲线。

    • “转数和高度”。基于指定的转数和高度创建螺旋曲线。

      注意：对于可变螺旋，使用的“转数和高度”值所在的范围必须大于上面行中的值且小于下面行中的值。

    • “螺距和高度”。基于指定的螺距和高度创建螺旋曲线。

    • “平面螺旋”。仅适用于固定螺旋。基于指定的转数创建平面螺旋曲线。

  4. 为您指定的形状类型输入值：

    • “直径”（可选）。螺旋曲线的直径。Inventor 将会基于高度、螺距和转数自动计算直径。将直径上的点投影到起点所在的平面（与中心线成法向）中。
    • “高度”。螺旋曲线的高度。
    • “螺距”。旋转一周的高度增量。
    • “转数”。转数必须大于零，但不一定是整数（例如，1.5）。如果已指定，转数将包括终止条件。
    • “锥度”（可选）。为除“平面螺旋”之外的所有固定螺旋类型指定锥角（如果需要）。

  5. 单击“旋转”选项：“左旋”或“右旋”。

  6. 在“螺旋曲线”对话框的“螺旋端点”选项卡上，为曲线的起点和终点指定条件：

自然

曲线实现过渡的距离（单位为度数，一般少于一转）。以下示例显示了顶部是自然结束，底部是四分之一圈（90 度）过渡并且未使用平底段包角：

平底

曲线过渡后不带节距（平底）的延伸距离（单位为度数）。提供了从旋转螺旋曲线的末端到平底端的过渡。该示例显示了与上一图像中的过渡段包角相同但指定了一半转向（180 度）的平底段包角的螺旋曲线：

  1. 在图形窗口中，单击以定义曲线的起点，然后再次单击以定义终点。

在面上绘制曲线

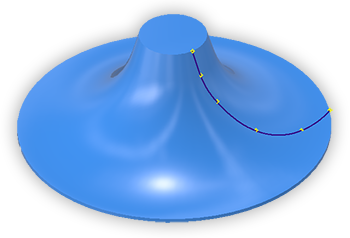

“面上的曲线”用于在零件面上根据您的输入直接创建插值样条曲线。可以在同一实体上跨多个面绘制样条曲线。每个插值点都具有到面的重合约束。

注意：“面上的曲线”最适合相切和浅角平面。当面之间的角度增加时，“面上的曲线”工具可能无法生成令人满意的结果。

  1. 在激活的三维草图中，在面上添加草图点或工作点并添加尺寸以修复其位置。

    注意：此步骤为可选。但是，对于可预测更新结果，我们建议使用此过程添加和定位点。

  2. 单击“三维草图”选项卡 “绘制”面板 “面上的曲线”

  3. 在图形区域中，在零件面上使用现有的点绘制曲线，或者单击以设置样条曲线的第一个点。

    注意：对于在两个或更多实体之间有多个实体重叠的情况，建议您隐藏任何不应参与“面上的曲线”的实体。

  4. 继续单击，在所需的位置添加的点。

  5. 若要闭合回路并创建周期性样条曲线，请单击起点。若要闭合样条曲线，在创建后，请在终点上单击鼠标右键，然后选择“闭合样条曲线”。

用于在面上创建曲线的有效输入为：

在面上编辑曲线

使用插值样条曲线编辑技术来修改样条曲线。有关详细信息，请参见“创建和编辑样条曲线的步骤”

提示：可以在曲面上拖动中点以重新定位它们。使用 ViewCube 可以帮助调整模型方向，以便获得所需的结果。

您还可以删除面的曲线关联。在“面上的曲线”浏览器节点上单击鼠标右键，然后单击“断开关联”。中间点的约束将被删除。端点将保留其对面或曲线的约束。这些约束必须手动删除。

如果样条曲线点还用于其他几何图元（如曲线端点或孔中心），则会保留约束。

绘制分模线

“分模线”工具可根据方向矢量的定义沿实体边创建关联三维曲线。可视化照射在对象上的光束。分模线是在光线投射下来并开始出现阴影的位置上生成的。分模线通常用于确定自然分模线。

  1. 在激活的三维草图中，单击“三维草图”选项卡 “绘制”面板 “分模线”。

  2. “实体”选择器在该对话框中处于激活状态。在图形窗口中，选择“实体”。

  3. 该对话框中的选择器将更改为“方向”。选择工作平面、平面、边或轴以指定拔模方向。

  4. （可选）您可以通过执行以下操作从分模线生成中排除几何图元：

    • 在该对话框中选择“面”，然后在图形窗口中选择要从曲线生成中排除的面。
    • 选中“排除直面”选项。
    • 选中“排除内部面”选项。

  5. 单击“确定”创建曲线。

    Inventor 将会沿曲面的外部边界生成关联曲线。位于拔模方向的面将被忽略。

  6. 如果需要，添加直线或样条曲线以创建封闭边界。

    若要使用分模线分割对象，请从封闭的草图生成边界嵌片曲面。使用边界曲面作为“分割工具”。如果边界曲面不能分割实体，请延伸曲面。

  7. 若要禁用关联，请在浏览器中选择分模线，单击鼠标右键，然后从关联菜单中选择“断开关联”。

绘制相交曲线

“相交曲线”工具可从相交几何图元创建三维草图曲线。您可以使用该工具创建在消费品、管道中使用的形状，以及控制复杂放样的形状。

  1. 在激活的三维草图中，单击“三维草图”选项卡 “绘制”面板 “相交曲线”
  2. 在图形窗口中，单击面、曲面、二维草图曲线、工作平面或零件体以定义交点。
  3. 单击一个或多个要相交的面、曲面、二维草图曲线或工作平面。
  4. 单击“确定”创建曲线。

从组合的相交曲线生成框线

  1. 将曲面数据导入组合特征。
  2. 生成与组合特征相交的曲面。
  3. 启动一个新三维草图。
  4. 在三维草图中，单击“三维草图”选项卡 “创建”面板 “相交曲线”。
  5. 选择组合和曲面。
  6. 单击“确定”。

在三维草图中的交点处生成三维曲线。相交体更新时这些曲线也将更新。

注意：导线的端点不受约束。偏移方式可能不一致。
