向工程图添加通用注释的步骤

创建不会附着到工程图中的视图、符号或其他对象上的独立注释。

新特性：2025

使用“文本”来向工程图添加通用注释。

向工程图添加注释

在功能区上，单击“标注”选项卡 “文本”面板 “文本”。 在图形窗口中，单击以放置文本框的插入点或拖动鼠标以定义文本框的区域。 在“文本格式”对话框的文本框中输入文本。您可以使用对话框中的选项来添加符号、各种特性类型和命名参数，或更改文本格式设置。 在该对话框中更改文本格式只替代该文本的文本样式。要修改用于所有文本的默认格式，请修改指定的文本样式或修改制图标准以指定不同的文本样式。

注意：在“文本格式”对话框中选择“物理特性 - 模型”特性类型以在文本中添加模型“质量”、“密度”、“体积”和“面积”。如果显示的物理特性值为 N/A，则模型的物理特性过期。若要更新模型，请打开模型文件并选择“管理”选项卡 “更新”面板 “更新质量”。

• 若要在保存模型时保持最新的物理特性，请在“应用程序选项”对话框中的“常规”选项卡上，选择“保存时更新物理特性”。

• 如果需要，从位于对话框顶部的下拉菜单中选择预定义的预设。或者创建一个新预设。有关详细信息，请参见使用预设。

编辑工程图注释

可以编辑注释中的文本或更改其中的符号或参数。

1. 选择注释，单击鼠标右键并从菜单中选择“编辑指引线文本”。

2. 在“文本格式”对话框的文本框中单击以设置插入点。删除或添加文本，或使用该对话框中的选项添加符号和命名参数，或者更改文本格式。

旋转工程图注释

绕插入点旋转文本。例如，如果注释以左上角进行对齐，则绕左上角旋转。

使用以下某一方式旋转注释：

• 双击工程图注释，然后在“文本格式”对话框中，在“旋转角度”字段中输入值。

• 在注释上单击鼠标右键，然后选择“顺时针旋转 90 度”或“逆时针旋转 90 度”。

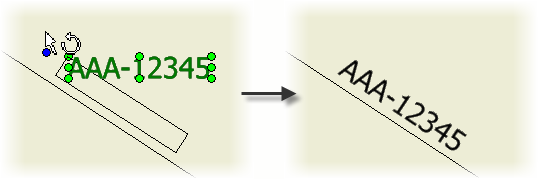

• 选择注释，然后拖曳蓝色旋转夹点将文本旋转到所需位置。



更改文本的单位属性

可以将文本设置为以两种度量单位显示参数。它们将通过在关联的制图标准和定义的换算单位中所指定的单位来显示。

1. 选择文本，单击鼠标右键并从菜单中选择“编辑单位属性”。

2. 单击以清除“使用标准表示法”复选框。

3. 设置属性。

创建注释时更改样式

在“标注”选项卡中的“格式”面板上，单击“样式”列表上的箭头，然后选择一种样式。

更改现有注释文本的样式

选择要更改的注释文本，然后在“标注”选项卡中的“格式”面板上，单击“样式”列表上的箭头并选择一种样式。
