关于详细等级移植

为了在计算机运行较慢且内存较少时提高容量和性能，之前引入了详细等级表达。包含详细等级和替换的部件在 Inventor 2022 或更高版本中被转换为模型状态。

详细等级转换

当您打开包含详细等级的旧部件时，以下系统定义的详细等级被删除：

• 所有零部件均已抑制
• 所有零件均已抑制
• 资源中心零件均已抑制

主要详细等级和所有用户定义的详细等级（包括替换）被保留并转换为模型状态。

向设计视图文件打开选项添加了“隐藏资源中心零部件”，以提供与旧的“所有资源中心均已抑制”详细等级类似的功能。

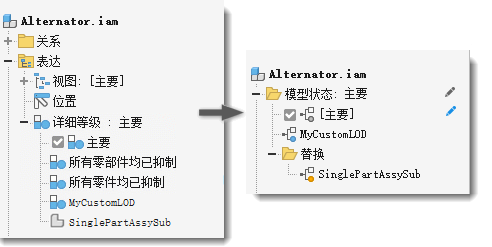

在下图中，主要详细等级转换成了主模型状态。用户定义的详细等级和替换详细等级转换成了同名的模型状态。移除了三个系统定义的详细等级，这些详细等级抑制了“所有零部件”、“所有零件”和“所有资源中心”。

在早期版本中，从详细等级创建的 BOM 表或明细栏参考包含所有零部件的主要详细等级。移植的非主要详细等级中的 BOM 表仍使用主要详细等级定义的 BOM 表。这一条件称为委派的 BOM 表。当您从移植的用户定义的详细等级或替换创建 BOM 表时，系统会显示有关 BOM 表委派的消息。

什么是 BOM 表委派？当您启动 BOM 表或明细栏命令时，系统会显示 BOM 表委派消息框，以便在信息源是不同的模型状态时提醒您。如果激活的模型状态满足以下条件之一，系统就会显示 BOM 表委派消息：

• 模型状态是移植的非主要详细等级。
• 模型状态是替换零件文件。

单击“是”以激活源模型状态并显示 BOM 表。
