使用端盖的步骤

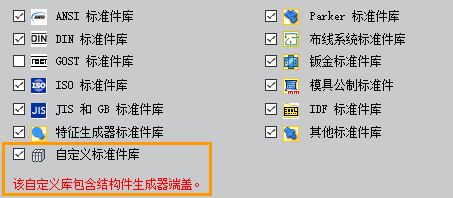

1. 安装 Inventor 自定义库。



2. 安装后，在“配置库：项目名称”对话框中选择将其用于激活项目。



安装 Inventor 自定义库并将其添加到激活项目的步骤

有关更多详细信息，请参见支持文章

1. 最后，先设置端盖的“文件命名默认值”，然后打开一个包含结构件的部件文件。

创建和定位端盖

1. 在功能区上，单击“设计”选项卡 “结构件”面板 “插入端盖”。

2. 可选：

   • 展开面板右上角的“高级设置”菜单。记下选中的默认值并对设置进行任何所需更改。
   • 选择保存的预设以配置端盖。

3. 选择要接收端盖的结构件的面。

4. 选择成员面后，请使用显示控件设置缩放和视图方向。

   • 缩放视图并将视图设置为垂直于结构件操纵器。
   • 缩放到结构件操纵器。
   • 将显示返回到初始视图。

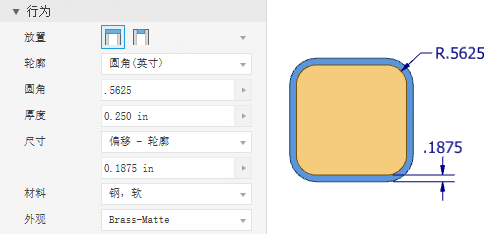

5. 设置“行为”选项：



   • 指定放置位置。



   • 指定轮廓：

     • 圆角拐角
     • 倒角拐角
     • 锐角

   • 设置板厚度。

   • 设置偏移类型和距离或比率。

   • （可选）设置下列零件特性：

     • 材料
     • 外观

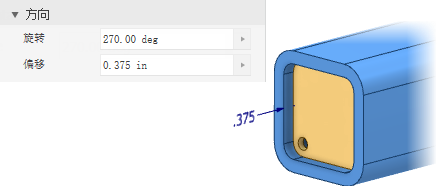

6. 指定方向。

   • 设置“旋转”值。例如，将端盖特征（例如排水孔）定位到正确的位置。
   • 设置偏移值。这将指定选定面与端盖之间的距离。



7. 单击“应用”以使用当前设置插入端盖，或单击“确定”以插入并完成。

8. 在“结构件命名”对话框中，设置文件显示名称、文件名和位置，然后单击“确定”。

编辑或重复使用端盖

若要编辑端盖，请执行以下操作：

1. 在浏览器中找到该特征，然后展开以查看实例。
2. 在某个成员上单击鼠标右键，然后选择“使用结构件生成器进行编辑”。
3. 使用特性面板中的选择进行所需的修改。
4. 单击“确定”接受修改。

重用端盖的步骤：

1. 在浏览器中找到该特征，然后展开以查看实例。
2. 在某个成员上单击鼠标右键，然后选择“使用结构件生成器进行编辑”。
3. 在显示中，拾取要接收端盖新实例的结构件面。
4. 单击“确定”创建新实例。
