添加形位公差符号
在功能区上，单击“标注”选项卡
“符号”面板 “形位公差”。若要放置符号，请执行以下操作之一：
若要创建与零件边界关联的符号，请将光标悬停在边上，然后双击以添加该符号。
若要创建不带指引线的符号，请在符号放置处双击。
若要创建与几何图元相关联的、不带指引线的符号，请双击亮显的边或点。符号将附着在边或点上。
若要创建带指引线的符号，请在指引线起点处单击。如果单击亮显的边或点，则指引线将被附着在边或点上。移动光标并单击来为指引线添加顶点。当符号指示器位于所需的位置时，单击鼠标右键，然后选择“继续”。
提示：若要编辑结构件的位置，请将光标悬停在符号的绿色圆点上，然后单击并拖动以重新定位。较小的距离会将符号翻转到边的另一侧。较大的距离会使结构件远离边并添加指引线。提示：若要旋转形位公差符号，请在符号上单击鼠标右键，然后单击“顺时针旋转 90 度”或“逆时针旋转 90 度”。
（可选）选择符号预设，并根据需要进行修改。如果不存在预设，请继续执行这些步骤。在第 5 步中，您可以保存预设。

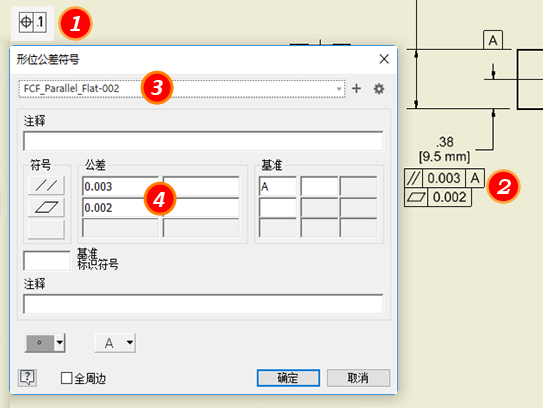

注意：如果无法选择预设（灰显文本），最有可能是因为样式设置和预设内容之间不兼容。若要使用预设，请更改不兼容的内容或样式设置。在“形位公差”对话框中输入符号的属性和值，然后单击“确定”。
（可选）如果经常使用符号值，请将其另存为命名的预设。若要另存为预设，请在预设字段中单击
并接受默认名称或根据您的命名约定指定名称。注意：有关预设的详细信息，请参见使用预设。继续放置形位公差符号。在完成放置符号之后，单击鼠标右键，然后从菜单中选择“结束”结束操作。
