边圆角和外圆角分为三种行为类型 - 等半径、变半径和过渡。
使用圆角命令可以轻松地将不同半径和条件的圆角和外圆角作为一个特征应用。特性面板提供了圆角类型、选择模式和选择集,以实现强大的圆角操作。对于每个圆角类型,您可以具有多个不同大小的选择集。
有关特性面板常见控件的详细信息,请参见关于特性面板。

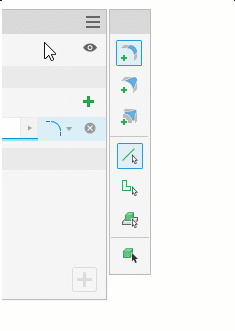

圆角特性面板具有一个固定到一侧的工具选项板。如果需要,您可以将其拖走,使这两者分离。若要重新连接它们,请单击其中一个并将其拖动到另一个的旁边,当蓝边出现时,松开鼠标按钮。当光标靠近特性面板时,工具选项板将捕捉到的一侧会亮显。

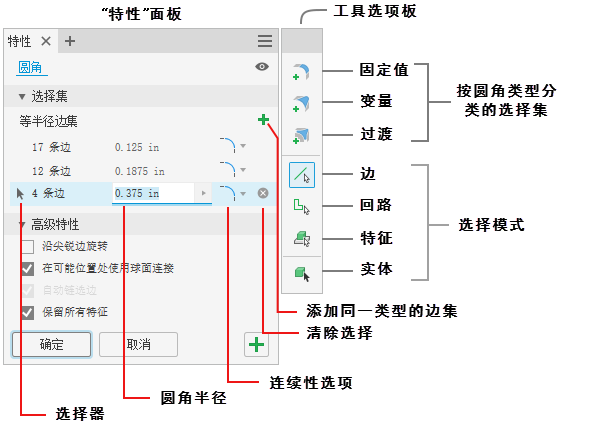

借助工具选项板控件,您可以在一个命令任务中添加多个圆角大小和类型:
当某个值与特征的其他方面冲突时,特性面板和 HUD 中会显示警告标记。将光标悬停在标记上可查看工具提示信息。例如,在下图中,两条变半径圆角边相互冲突。边 1 位置值 (1) 与边 2 位置值 (0) 冲突,因为这两个点重合。这两个值重叠。
单击“三维模型”选项卡 “修改”面板
“圆角”
。

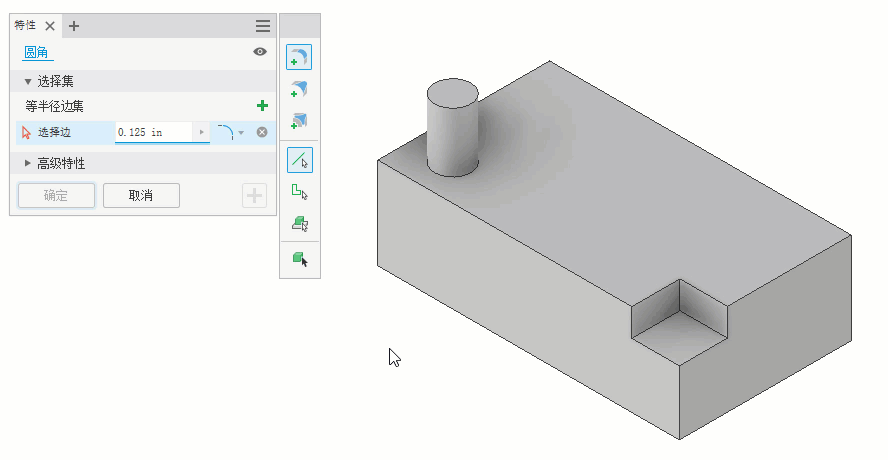

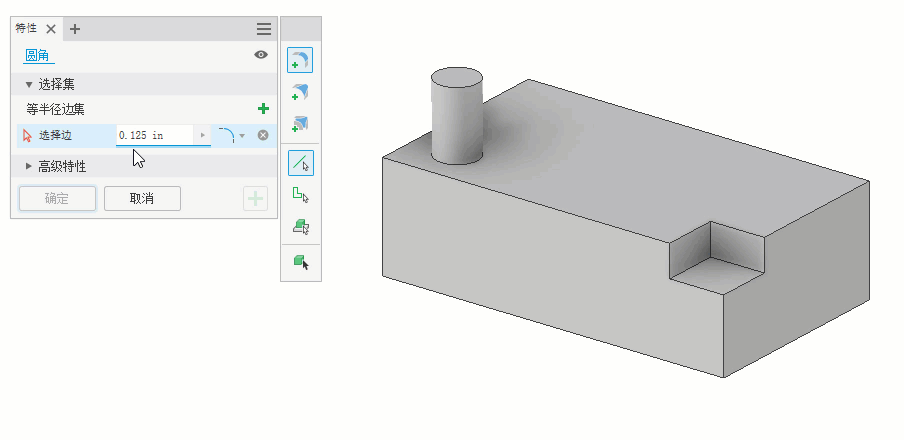

在特性面板中,会立即激活“等半径边集”。您可以开始选择边、修改参数,也可以在选择边之前更改选择集类型。
切换选择优先级以优化您的选择方式:

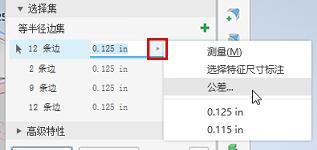

使用画布内操纵器、画布内值编辑器或特性面板字段指定圆角半径。若要将公差应用于圆角半径,请单击值字段中的箭头并选择“公差...”,然后在对话框中设置所需的公差类型和值。
选择连续性首选项:
应用与相邻面相切的相切 (G1) 圆角。
应用与相邻面具有连续曲率的平滑 (G2) 圆角。应用此选项会逐步发生曲率更改,在面之间生成更平滑、更美观的过渡。
应用与相邻面具有连续曲率的倒置圆角。使用“倒置圆角”选项在凸圆角和凹圆角之间切换。
高级特性 - 根据需要,选择或清除选项。
单击“确定”以完成操作并关闭特性面板。单击 “应用”以继续应用圆角和外圆角。
当三条边或更多等半径边相交于同一顶点时,您可以创建拐角过渡。
单击“三维模型”选项卡 “修改”面板
“圆角”
。
选择相交的边。
在“等半径边集”中,指定圆角大小。

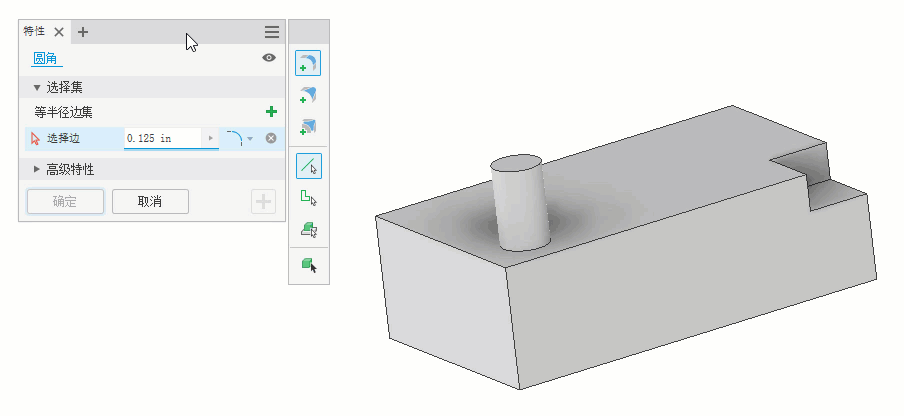

在工具选项板中,单击 “添加拐角过渡”。特性面板将展开以显示其他输入字段。
在画布中,选择边相交于的顶点。
在“拐角过渡行为”中,指定过渡距离。可以按边指定值。您可以使用 Tab 键移至下一个字段,使用 Shift+Tab 组合键移至上一个字段。
或者,选择“最小”选项,让命令为给定的顶点选择集定义最小许用过渡。“最小”选项通常会提供最平滑的过渡,并且会提高求解较难的过渡圆角的成功率。
(可选)指定“高级特性”。
单击“确定”以完成操作并关闭特性面板。单击 “应用”以继续应用圆角和外圆角。
选择一条或多条边,并为每条边的起点和终点指定不同的半径。您可以添加中间点,每个中间点可以沿边具有不同的半径和位置。最后,选择边连续性类型。
单击“三维模型”选项卡 “修改”面板
“圆角”
。

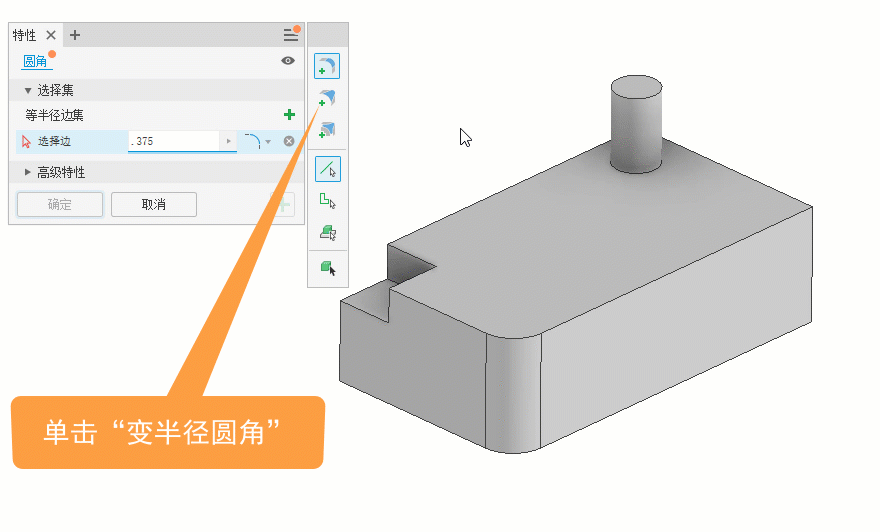

在特性面板的工具选项板中,单击 “变半径圆角”。特性面板将展开以显示其他输入字段。
在画布中,选择要创建圆角的一条或多条边。选择多条边后,它们将填充特性面板中的一个表。可以调整“半径”列的大小,并且可以对“位置”字段进行排序,边保持分离。
若要向边添加中间点,请沿选定边将光标悬停在近似的点位置。单击以添加点。在特性面板中,点会根据位置值进行排序。点表位置会根据位置值进行更新。您可以使用 Tab 键移至下一个字段,使用 Shift+Tab 组合键移至上一个字段。
或者,在特性面板中,单击“添加点”。该点沿边放置在中点,并且半径处于选中状态以供编辑。若要从特性面板的表中删除点,请执行以下操作之一:
您可以在添加中间点时输入其半径和位置,也可以根据需要添加任意多个,然后在特性面板中编辑点表。
指定连续性类型。若要具有不同连续性类型的边,请单击 ,为每个类型创建不同的选择集。
指定要使用的“高级特性”。
“平滑半径过渡”。创建在点之间渐进过渡的圆角。过渡是相切的(在点之间不存在跃变)。
清除该复选框则在点之间用线性过渡来创建圆角。
单击“确定”以完成操作并关闭特性面板。单击 “应用”以继续应用圆角和外圆角。
如果是实体或多实体,对所有边应用圆角和外圆角。或者,仅应用圆角或仅应用外圆角,因为每个都有一个半径参数。一次只能定义一个实体选择集。使用“应用”可让多个实体具有不同的圆角值。在部件环境中不可用。
单击“三维模型”选项卡 “修改”面板
“圆角”
。
在工具选项板中,单击 “实体”选择模式。如果只有一个实体,系统会自动选中它。对于多实体零件,请选择目标实体。

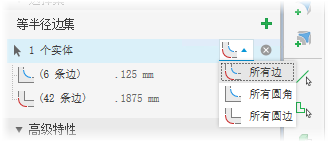

在“实体”选择器行中,指定要如何处理实体的所有可用边:
如果未自动选择,请选择目标实体。在画布中预览圆角和外圆角,预览特征。
在特性面板中,将光标悬停在任一选择集上,您会看到参与的边亮显。根据需要,调整半径设置。如果您只希望创建外圆角或圆角,可以清除任一选择集。
单击“确定”以完成操作并关闭特性面板。单击 “应用”以继续应用圆角和外圆角。
利用边集功能可在一个步骤中创建多个圆角。
可使用以下某种方法显示特征特性面板:
在特性面板中或使用画布内操纵器更改定义值。若要从边更改为面或全圆角,需要删除并重新创建圆角。
单击“确定”以完成操作并关闭特性面板。单击 “应用”以继续应用圆角和外圆角。
为了便于下面的参考,实数值编辑控件 (RVEC) 用它们的首字母缩略词来指代。
变半径圆角集
变半径圆角集行为

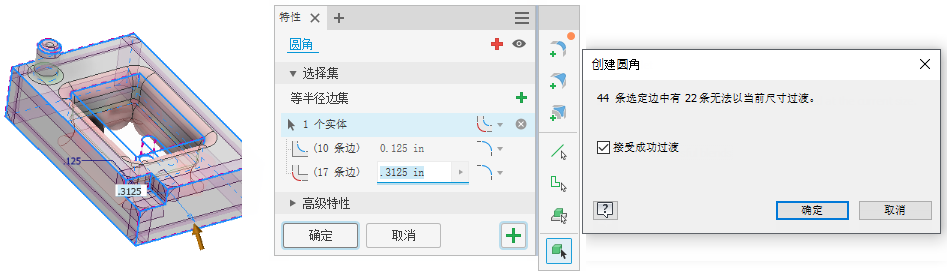

有时可能会显示一条消息,指出选定的边无法进行融合。最常见的情况是,选定了太多边,或指定的值不适用于一组边。
出现此类错误时,请尝试以下两种方法之一来解决该问题:
在极少数情况下,指定的尺寸可能不太合适,而解决方法是对尺寸减缩率进行迭代,直到成功为止。
