设置图形窗口的颜色方案、背景外观和可选的背景图像。

新特性：2021、2021.1、2025、2026

访问

功能区 “视图”选项卡 “外观”面板

“文件”“选项”“颜色”选项卡

“工具”选项卡 “选项”面板 “应用程序选项”“颜色”选项卡

设计/制图

显示颜色方案在设计环境或制图环境中的效果。单击“设计”或“制图”，在视图框中查看激活颜色方案的效果。

用户界面主题

控制应用程序图标、窗口边框、背景（默认）、特性面板和对话框的颜色。从可用主题列表中选择用户界面主题。

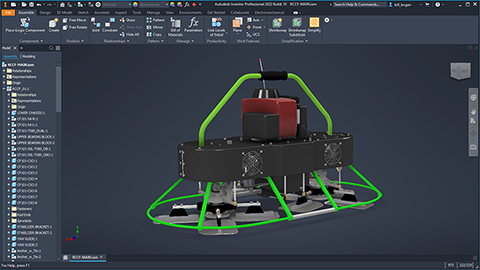

深色（默认设置）

选择“深色”主题可使图标位于深灰色背景上。

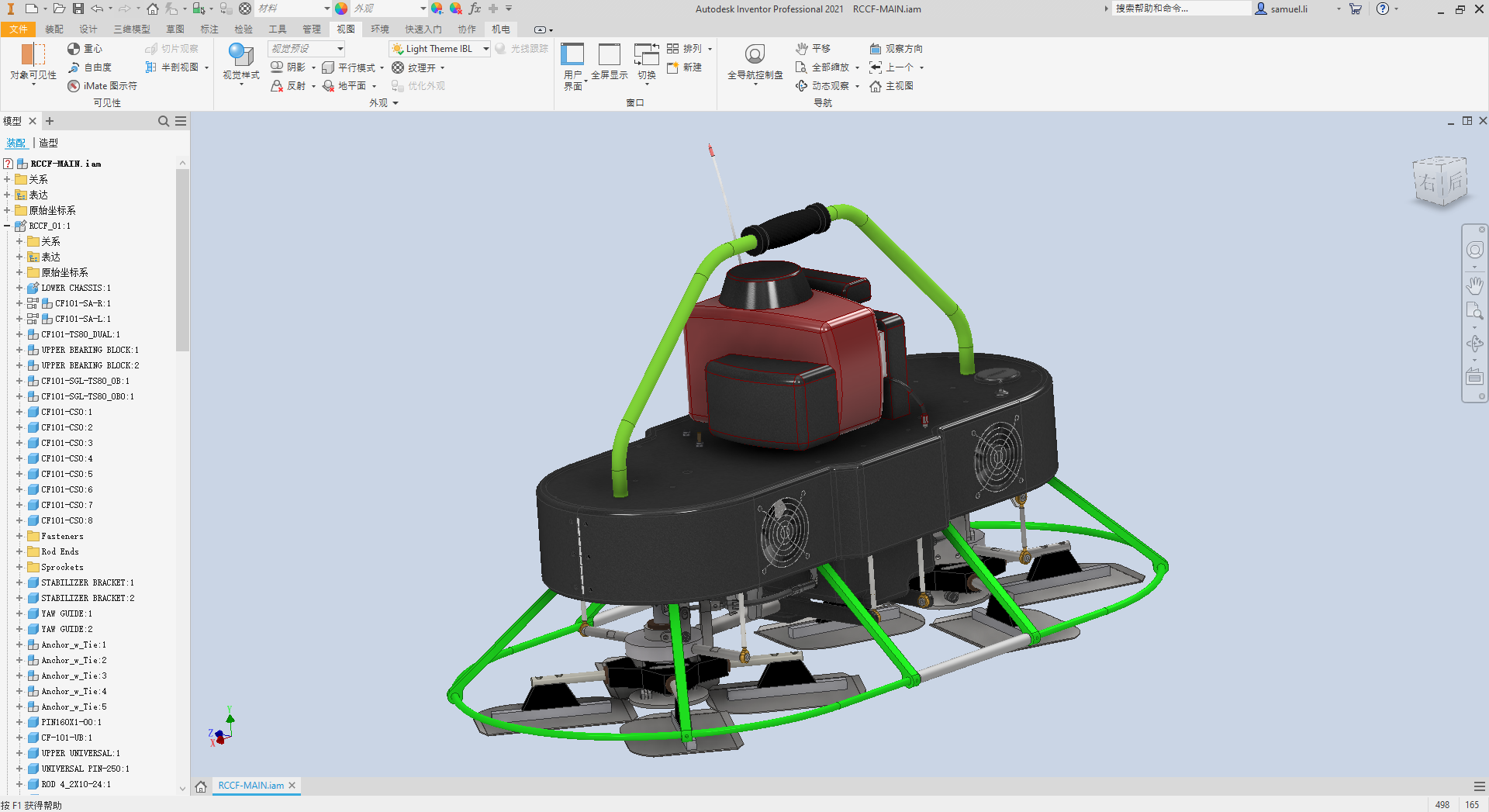

光源

选择“浅色”主题可使图标位于白色背景上。

琥珀色（仅在“浅色”主题中可用）

选中该选项可使用旧版图标颜色。您必须重新启动 Inventor 才能更新浏览器图标。

亮显

设定对象选择行为。

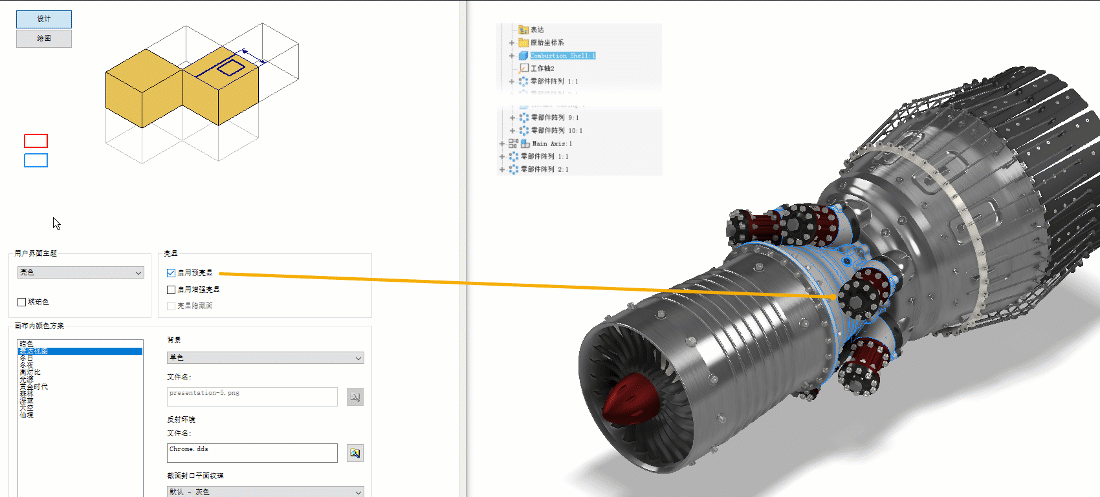

启用预亮显

当光标移动到对象上时，对象将高亮显示，以帮助您了解所选内容。默认情况下处于激活状态。在部件和焊接件环境中，当关闭预亮显后，它不会在零部件或零件选择优先中显示。

不会影响始终会显示预亮显的“选择其他”。

也可以在快速访问工具栏上的“选择”下拉菜单中进行选择。

启用增强亮显

预亮显或亮显的子部件透过其他零部件显示。当亮显或选择零部件或约束时，将显示亮显。

亮显隐藏面

增强选定对象亮显以包括隐藏面，并使用对比细线将选定对象框起来，使选定对象更容易看到。

画布内颜色方案

列出可用的颜色方案。单击从可用的颜色方案中选择。视图框将显示选择的结果。

自定义方案

访问颜色方案编辑器，可以在其中自定义 Inventor 中使用的图形元素的颜色方案。

背景

• 一种颜色

  将纯色应用于背景。

• 渐变

  将饱和度渐变色应用于背景颜色。

• 背景图像

  在图形窗口背景中显示位图。此选择将保持不变，无论选择哪种颜色方案。文件名对于每种颜色方案都是特定的。

• 文件名

  此选项仅在选中“背景图像”选项的情况下才可用。单击 以浏览至某个 .bmp 图像。默认目录为 Autodesk InventorTexture。

  为避免图像失真，请使其与图形窗口大小相同（比例和纵横比）。如果它与图形窗口大小不匹配，则图像将拉伸并被裁剪。

  注意：大文件会影响 Autodesk Inventor 的性能。

反射环境

指定反射贴图的图像。反射贴图仅用于非 IBL 光源样式。在模型环境中使用“默认光源”光源样式以保持着色工程视图同步。

• 文件名

  单击 以浏览至相应的图像。

  默认目录为 Autodesk InventorTextures。硬件图形设置决定可用的文件类型。Direct 3D 支持 Cube Map (.dds) 和 Sphere Map（\.bmp、*.jpg、*.jpeg、*.png）文件类型。OpenGL 支持 Sphere Map 文件类型。

截面封口平面纹理

控制在使用“剖视图”命令时，所用封口面的颜色或纹理图像。了解详细信息：使用剖视图的步骤。

• 默认颜色 - 灰色

  默认模型面的颜色。

• 位图图像

  选择该选项以将纹理贴图图像用作面纹理。单击“浏览”按钮 以导航到并选择要使用的纹理图像。

  提示：使用图像编辑工具可创建纯色图像或纹理贴图。
