使用剖视图的步骤

剖切模型以显示内部细节。从默认的二分之一视图、四分之一视图或四分之三视图中进行选择，或者明确指定相对于模型的剖切平面距离，或将剖切平面拖动到任意距离。可以剖切原生模型、导入的模型和网格模型。

新特性：2024

剖切模型以显示截面或内部视图，而不修改几何图元。将其与零件或部件一起使用

剖视图参数存储在设计视图表达中。为您需要的每个剖视图创建设计视图。

剖视图工具栏

通过剖视图小工具栏可以访问以下内容：

“翻转”可用于反转剖切平面法线，以显示从相反方向的切割。
“剖切平面”控件提供了“移动”和“旋转”选项，您可以在它们之间切换，以获得所需的剖切平面。
“值”控件，在移动剖切平面时提供距离，在旋转剖切平面时提供角度。
“封口预览”选项，可关闭或打开预览。

创建半剖视图

单击“视图”选项卡 “外观”面板 “半剖视图”。
选择任意平面或平整面作为剖切平面。
如有必要，单击鼠标右键，然后选择“翻转”以更改剖切方向，或使用显示工具。
拖动平面或在字段中输入值以更改位置。
单击“继续”。
单击鼠标右键，然后选择：
- “确定”以应用剖切。
- “翻转”以更改剖切方向。

创建 1/4 和 3/4 剖视图

单击“视图”选项卡 “外观”面板，然后选择剖视图类型：
- 1/4 剖视图
- 3/4 剖视图

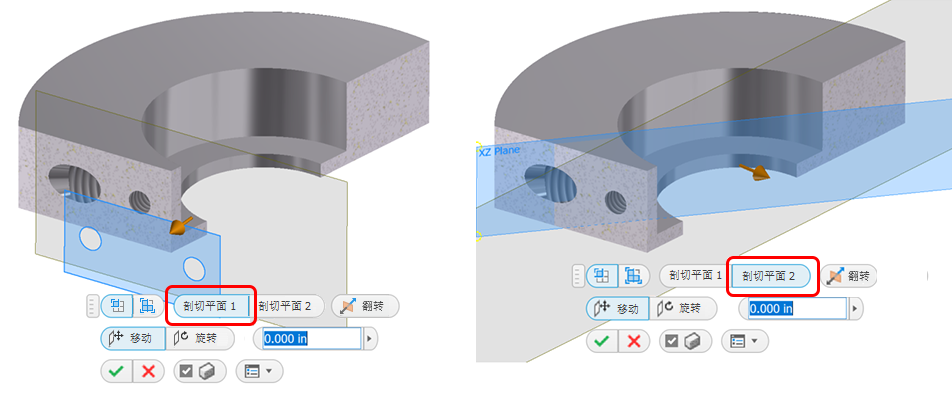

选择任意平面或平整面作为第一个剖切平面。
如果需要，请单击鼠标右键并选择“反向”，以更改剖切方向。
拖动平面或在字段中输入值以更改位置。
在画布中单击鼠标右键，然后单击“继续”。
选择任意平面或平整面作为第二个剖切平面。
如果需要，请单击鼠标右键并选择“反向”，以更改剖切方向。
拖动平面或在字段中输入值以更改位置。
单击鼠标右键，然后选择：
- “确定”以应用剖切。
- “反向”以更改剖切方向。
- “3/4 剖视图”以更改剖视图类型。
注意：在 Inventor 中，默认情况下，从资源中心创建的零部件不会被剖切。在“应用程序选项”的“部件”选项卡中，选中“剖切所有零件”复选框，则可以剖切资源中心零件。单击“工具”选项卡 “选项”面板 “应用程序选项”可访问“应用程序选项”。

编辑或抑制剖视图

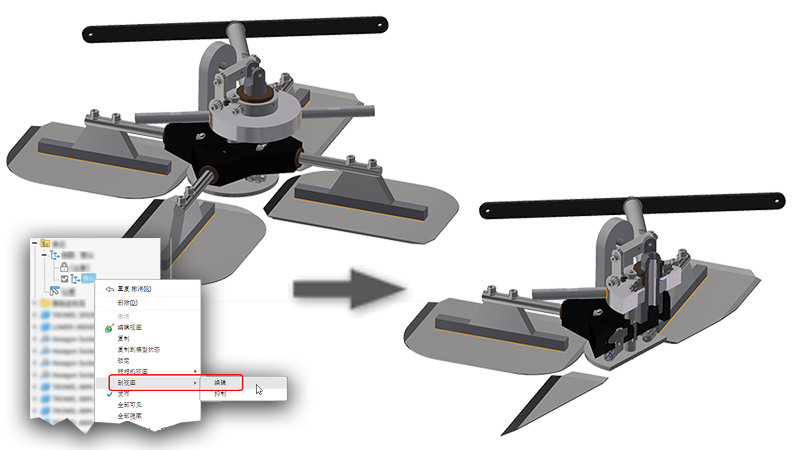

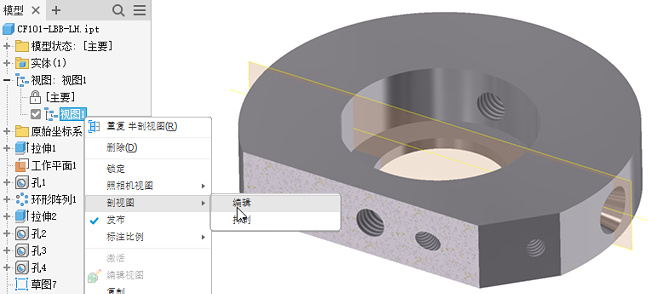

在模型浏览器中，在包含要编辑的剖视图的视图表达上单击鼠标右键，然后单击“剖视图”>“编辑”。

注意：您还可以选择抑制剖视图。

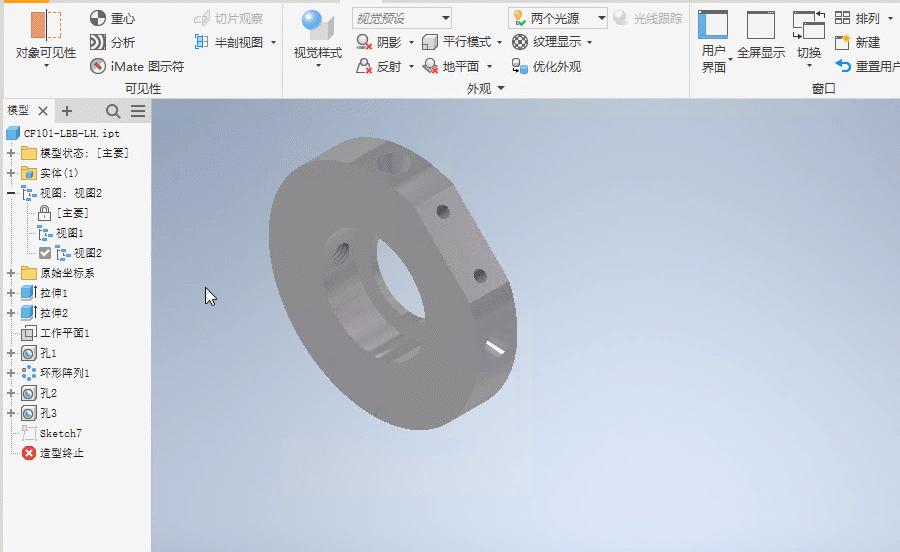

使用画布内工具，修改剖视图定义。
单击“确定”以应用视图更改。

删除剖视图

激活包含要删除的剖视图的视图表达。
单击“视图”选项卡 “外观”面板 “删除剖视图”。模型将返回到常规视图。

截面封口

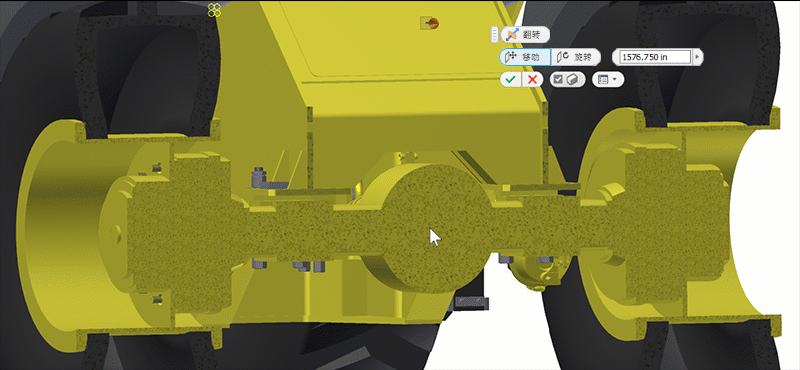

当零件数小于等于 500 时，端盖可见性默认设置为显示剖切几何图形的端盖。如果零件数大于 500，则不显示端盖。通过选择或取消选择小工具栏中的选项可以替代该设置。

修改截面封口平面纹理

使用您自己的纹理图像作为封口平面纹理或颜色。封口平面纹理图像会针对部件中的每个零件进行缩放。

使用您选择的图像编辑器创建纹理或颜色 BMP 图像。该图像必须为 BMP 格式。将该图像保存到磁盘中的某个位置
在 Inventor 中，单击“工具”选项卡 “选项”面板 “应用程序选项”“颜色”选项卡。
在“截面实体纹理”下拉列表中，选择“位图图像”。
单击文件浏览按钮，然后转至您要使用的纹理图像并将其选中。

控制滚轮的步长

可以指定在使用“剖视图”命令期间在滚轮制动器之间滚动时应用的增量值。对于移动操作，单位是线性的；对于旋转操作，单位是度。

启动“剖视图”命令。
在显示区域和关联菜单中单击鼠标右键，然后单击“虚拟移动”“滚动步长”。
在对话框中，指定在滚动时滚轮使用的距离值。
单击绿色复选标记以关闭对话框。后续鼠标滚轮滚动将使用该指定的值。
